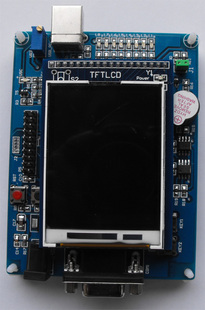

NXP Cortex M0 开发板,LPC1114开发板

NXP(恩智浦)Cortex-M0开发板、学习板,LPC1100,ARM架构,嵌入式系统、单片机开发

LPC1100系列ARM是以Cortex-M0为内核,是为嵌入式系统应用而设计的高性能、低功耗的32位微处理器。LPC1100是市场上定价最低的32位微控制器解决方案,其价值和易用性比现有的8/16位微控制器更胜一筹。该控制器性能卓越、简单易用、功耗低,更重要的是,它能显著降低所有8/16位应用的代码长度。

LPC1100系列每秒4500多万条指令的傲人性能让8位(每秒不到100万条指令)及16位(每秒300万到500万条指令)微控制器相形见绌;LPC1100不仅能执行基本的控制任务,进行繁复的运算,即便最复杂的任务也能轻松应付。执行效率的提高直接转化为能耗的降低。实现该性能水平的LPC1100频率为50MHz,其功耗也得到了很大程度的优化——仅需不到10mA的电流。

LPC1100系列ARM Cortex-M0的外设组件:最高配置包括32KB片内Flash程序存储器、8KB片内SRAM、一路I2C(FM+)、一路RS-485/EIA-485 UART、两路SSP、4个通用定时器以及多达42个通用I/O口。

主要应用于电池供电系统,电子测量,用户外围设备,远程遥控传感器,家用电器控制领域等方面。丰富的例程和资源可以帮助您快速的进行项目开发和个人学习。

板载资源:

  1. 处理器:LPC1114,主频:50MHz
  2. 32KB FLASH Memory(片内)
  3. 8KB SRAM(片内)
  4. 供电直接由外部5V稳压电源来或USB提供
  5. I2C接口(AT24C16及LM75)
  6. AD(热敏电阻测温)
  7. 1个三线RS232串行口
  8. 2个按键,8个LED灯.2个功能按键-Reset和BOOT按键
  9. 42个GPIO,带有可配置的上拉/下拉变阻器和可配置的开漏极操作模式
  10. 4 个通用的计数/定时器, 共有四个可捕获的输入端和 13 个与输入端相匹配的输出端
  11. 18 针LCD接口。液晶显示(LCD12232,TFTLCD320X240彩屏接口)
  12. 20Pin JTAG调试接口(仅支持SWD)(10针 SWD接口)
  13. 提供四个固定孔,方便用户安装固定
  14. 物理尺寸:100mm* 76mm

实验内容:

  1. LCD122 X 32图形点阵液晶显示例程 (包含动画显示)
  2. ADC模数转换例程(AD测温)
  3. DEBUG仿真模拟调试例程
  4. 串口通讯例程
  5. I2C接口实验读写AT24C16及LM75 温度测量实验
  6. TIM实验例程
  7. GPIO的控制实验,LED(发光二极管)、KEY(按键)等

以上实例在光盘中均有。以上资源均提供例程。

标准配置:

  1. LPC1114开发板1块
  2. 串口线 1 条
  3. USB A-B线 1条
  4. 光盘(开发环境及LPC1114的所有例程) 1 张

可选配件:

  1. ULINK2仿真器
  2. J-LINK ARM ICE(兼容SEGGER公司的JLINK)
  3. WIGGLER调试器 40元
  4. LCD12232 图形液晶 40元
  5. TFTLCD 240X320 彩色液晶..(基于UCGUI驱动等)
  6. 配TFTLCD

其他开发板、开发工具:

  1. 开发工具
  2. 万能射频卡开发模块:MFRC531、LPC1114开发DEMO
  3. LPC2300开发板
  4. LPC1768开发板
  5. LPC2378开发板
  6. LPC1752开发板
  7. Marvell PXA310 开发板
