万能射频卡开发模块

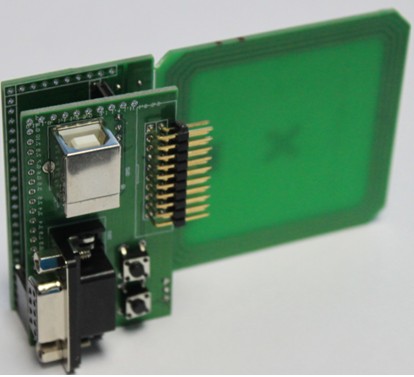

32bit Cortex M0 + RC531开发板

RC531开发板、RFID开发板 基于Cortex-M0单片机控制RC531完成TYPE A、TYPE B卡通信

智能识别(RFID)是物联网的基础技术,不仅仅是在物理网领域,在金融、安防、仪器仪表等等行业,RFID更加是不可或缺的基础之一。NXP从MCM200,到最新NFC,在RFID领域一直中流砥柱。MFRCXX系列Read IC更是在智能识别领域有着广泛的应用领域,为了更加方便的应用MFRCXX系列Read IC,我们推出了万能射频卡开发模块。

之所以称之为万能开发模块是因为我们可以做为以下几种功能的模块使用

A、MFRC531+LPC1114 的开发Demo LPC1000是NXP推出的基于ARM最新的内核技术Cotex M0的高性能,低价格的32Bit MCU,我们在模块的周围预留了多达28个的CPU的I/O PIN脚,其他的板载资源有LED、蜂鸣器,RS232、SPI(外接MFRC531)、I2C、PWM等等丰富的外设全部引出。提供丰富的外设例程序和原理图。 我们提供专业底座,方便对CPU进行程序的调试和下载。USB供电。

B、专业的ISO1443A/ISO1443B 读卡模块 如果您不想了解复杂的ISO1443A/ISO1443B协议,可以使用我们提供的模块,作为你的系统中READ部分

  • • 工作频率为13.56MHZ非接触射频识别技术,
  • • CPU采用ARM Cortex-M0的LPC1113微控制器,其工作频率可高达50MHz。
  • • 读卡芯片采用MFRC531,支持ISO 14443-A /B协议。
  • • 主板面积仅60mm*30mm,标准的50欧姆匹配天线设计。
  • • 自带的天线读卡距离为TYPEA<8cm,TYPEB<7cm。
  • • 标准UART接口,方便传送命令
  • • 5V直流供电,正常运行模式时,其工作电流80mA。
  • • 用户可以使用板载多大28个的GPIO

C、RS232桌面式读卡器 因为板载用RS232的通讯接口,增加所示的底座 就可以成为一个高性价比的Mifare /ISO1443A/ISO1443B的桌面式发卡器。后续我们将提供PC端的库,方便对发卡器发送各种命令,目前我们只是提供串口命令协议。

D、嵌入式系统主CPU模块 因为我们预留的主MCU(LPC1113 内置Flash可以updata 到32K)的I/O多达28个,只需要根据你的系统需求把其他外设如 EEPROM、实时时钟、按键等等系统外设作为底板就可以使用我们的验证过的稳定的电源、健壮的CPU电路作为您系统的主CPU模块。

万能射频卡开发模块--Cortex-M0内核,嵌入式单片机产品
