LOGIC 逻辑器件
在过去超过50年的时间里,NXP逻辑器件不停的满足全球的需求。今天,作为全球最大的逻辑器件供应商,NXP解决了高额的移动订单,以及各种领先的封装解决方案。NXP在工艺流程、封装上的不断投入,确保了并扩展了NXP在业界的领先地位。
速度、功耗、体积
NXP专注于提高性能、降低功耗以及减小体积。NXP性能强劲COMS处理器,更是扩大了低功耗1.8V和3.3V逻辑系列。NXP的逻辑系列适用于-40到+125摄氏度范围,而且组合、可配置的逻辑系列能够做到单一芯片不同功能操作,扩展了设计的灵活性,实现了更简单的管理。
低电压方案(3.3V或更低)
NXP提供了多种低电压应用的产品系列。AUP系列,操作电压仅1.8V,真正的超低功耗。而AVC系列操作在2.5V非常节能。3.3V范围的应用里,LVC、LVT、ALVC以及ALVT系列性能强,非常适用于高端工作站、消费产品以及通信设备。
高电压方案(5到18V)
为满足5V的PC、消费类应用、便携设备的更高性能要求,NXP提供了HEF4000、HC/T和AHC/T系列,封装包括DIP、DQFN、PicoGate。
从DIP到Diamonds封装
NXP无铅DQFN封装是最小的门、八进制、MSI封装。这种封装采用了小型化技术,相对TSSOP节省了74%空间。
NXP PicoGate 和 MicroPak封装使PCB走线简单化,你只要使用你想要的就行了,修改也很方便。MicroPak封装是世界上最小的单、双、多门逻辑器件,包括NXP的Diamond封装,引脚面积仅0.8。 在需要大量引脚的应用设计中,VFBGA和LFBGA封装非常适用于16位和32位应用,在计算机、无线电话系统中非常节省空间。

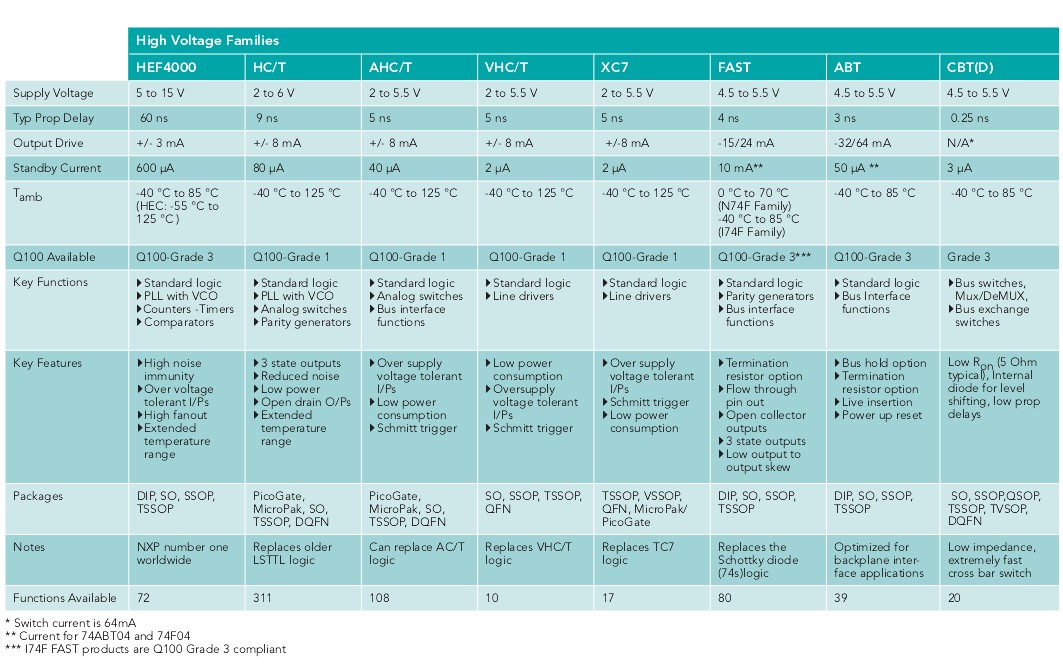

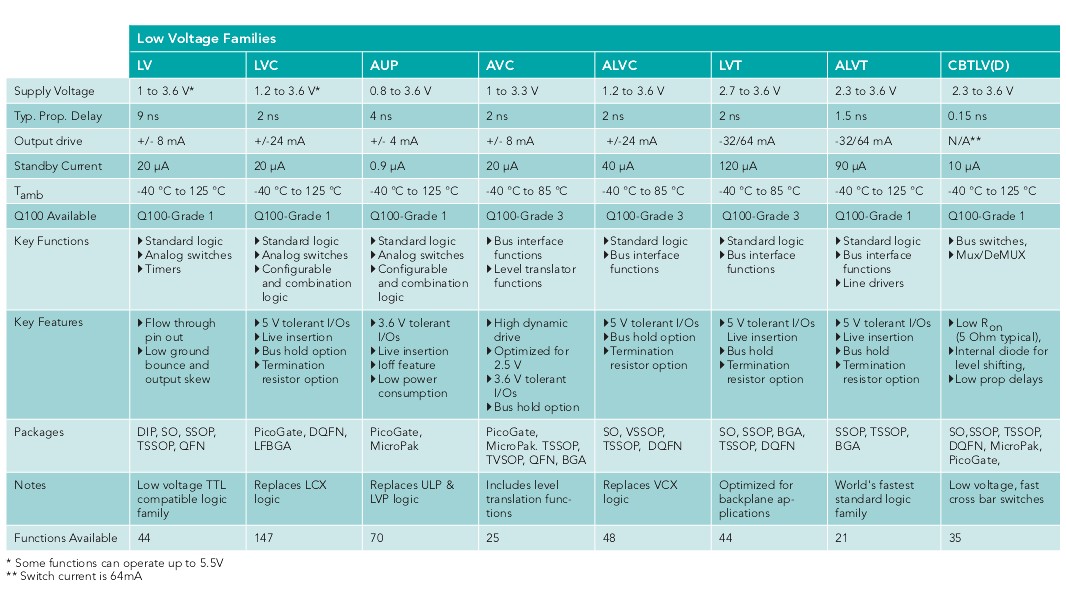

NXP逻辑器件系列
![LOGIC逻辑器件系列](../image/logic-families.jpg)
![LOGIC逻辑器件系列](../image/logic-families-2.jpg)

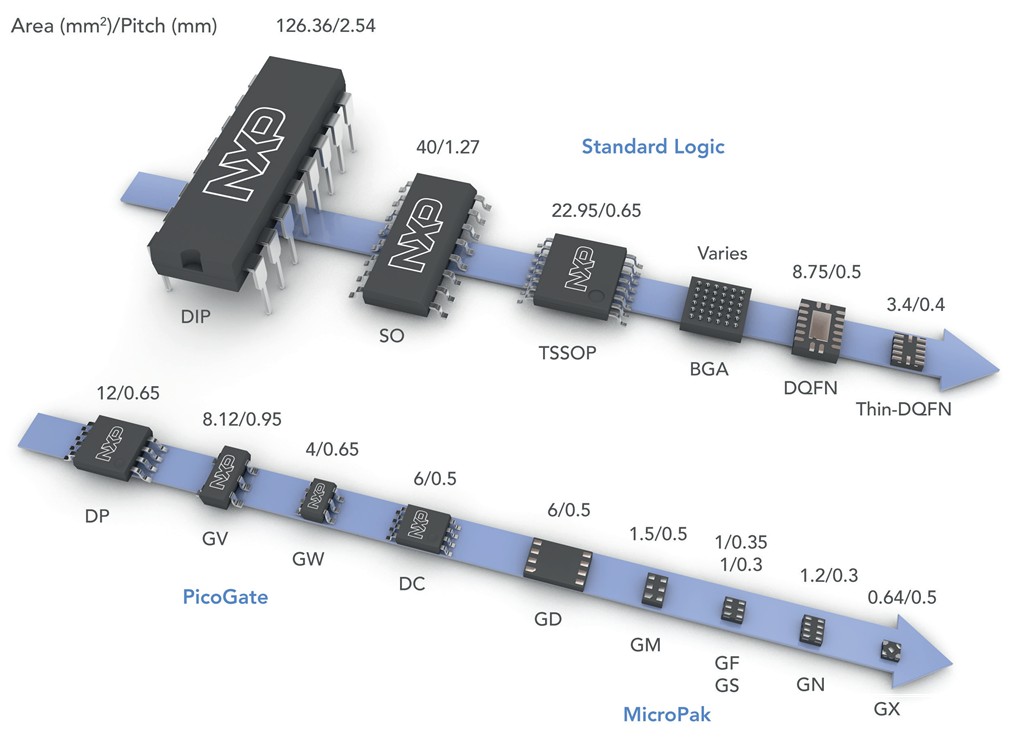

封装演化
![LOGIC逻辑器件系列封装演化](../image/logic-evo.jpg)

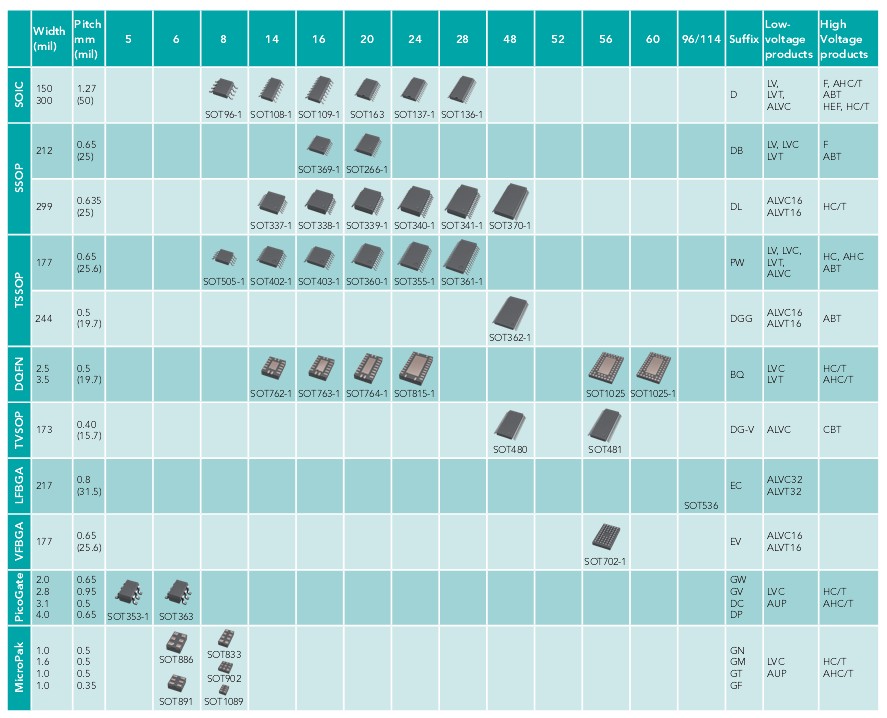

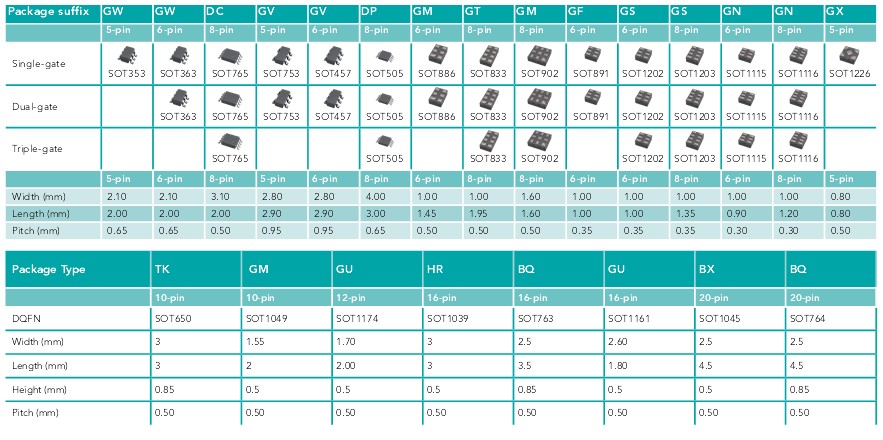

封装
![LOGIC逻辑器件系列封装](../image/logic-packagine.jpg)
![LOGIC逻辑器件系列封装](../image/logic-packagine-2.jpg)

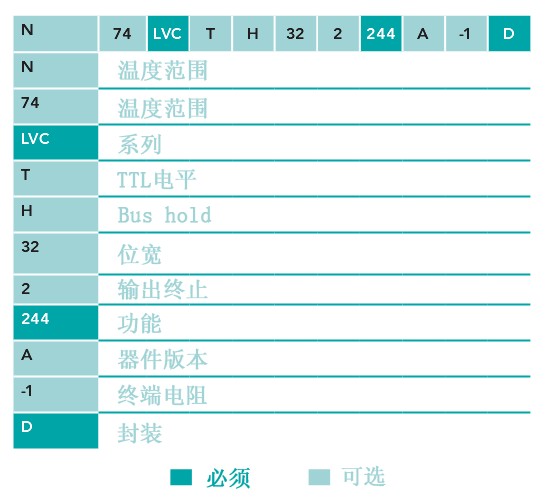

命名规则
![LOGIC逻辑器件系列命名规则](../image/logic-naming.jpg)
同类产品对比参考

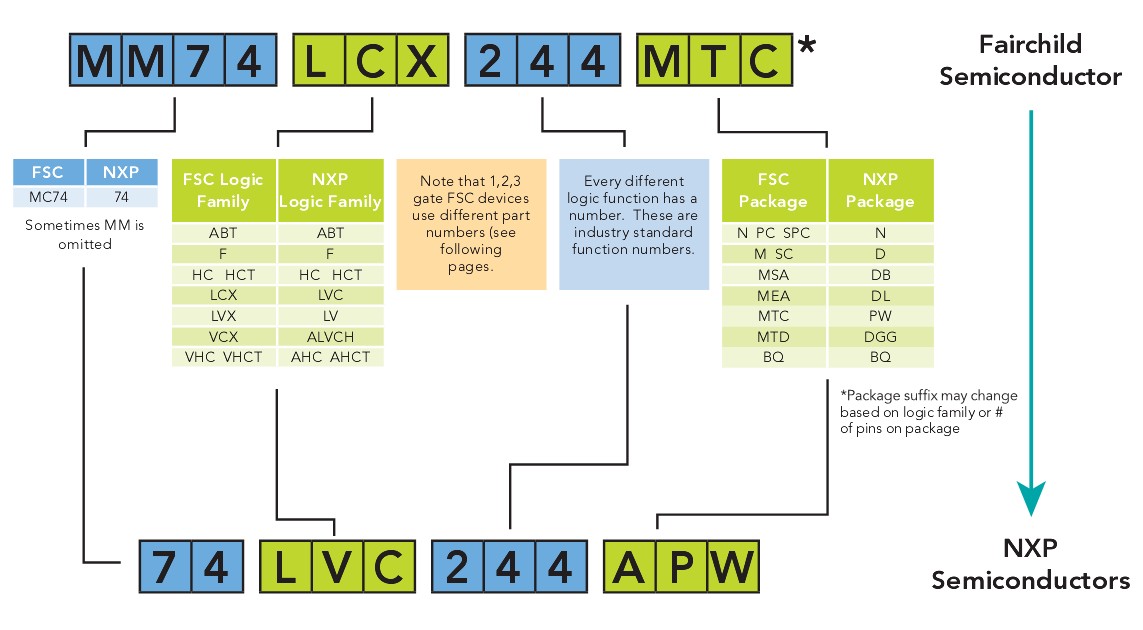

仙童半导体标准器件
![LOGIC逻辑器件同类产品对比参考仙童半导体标准器件](../image/logic-other-1.jpg)

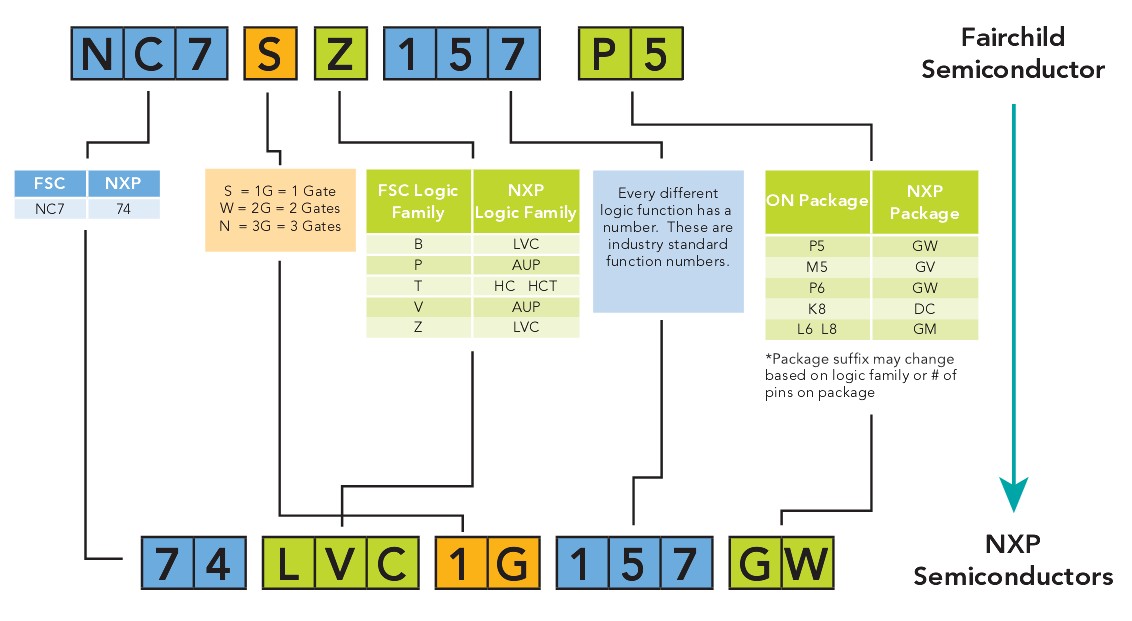

仙童半导体TinyLogic
![LOGIC逻辑器件同类产品对比参考仙童半导体TinyLogic](../image/logic-other-2.jpg)

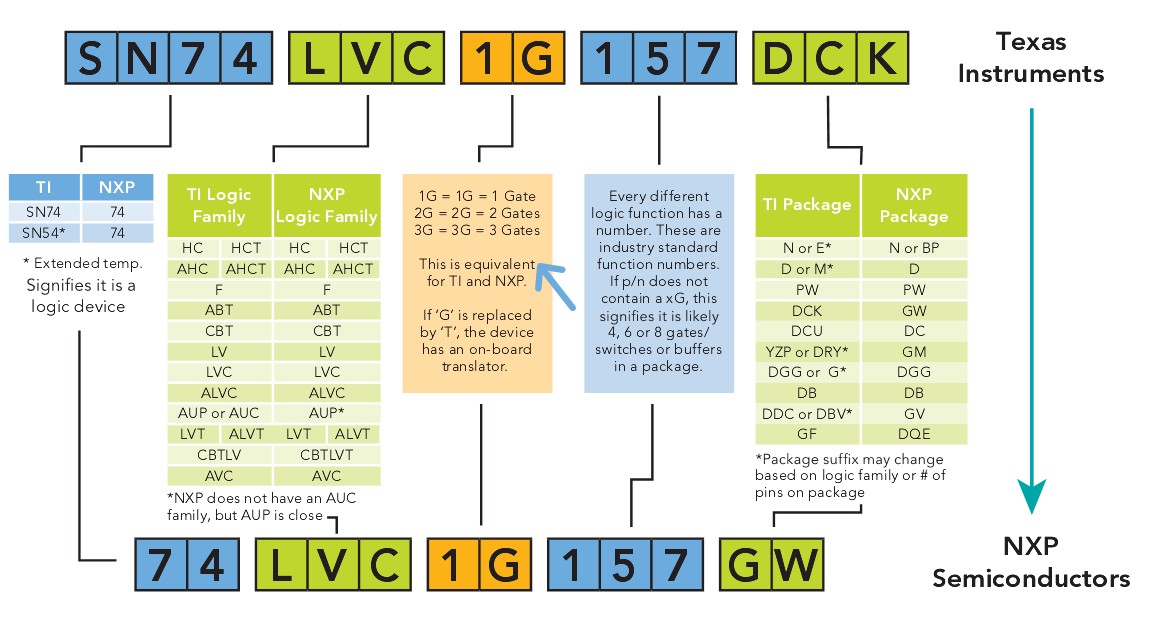

德州仪器标准和小型逻辑器件
![LOGIC逻辑器件同类产品对比参考德州仪器标准和小型逻辑器件](../image/logic-other-3.jpg)

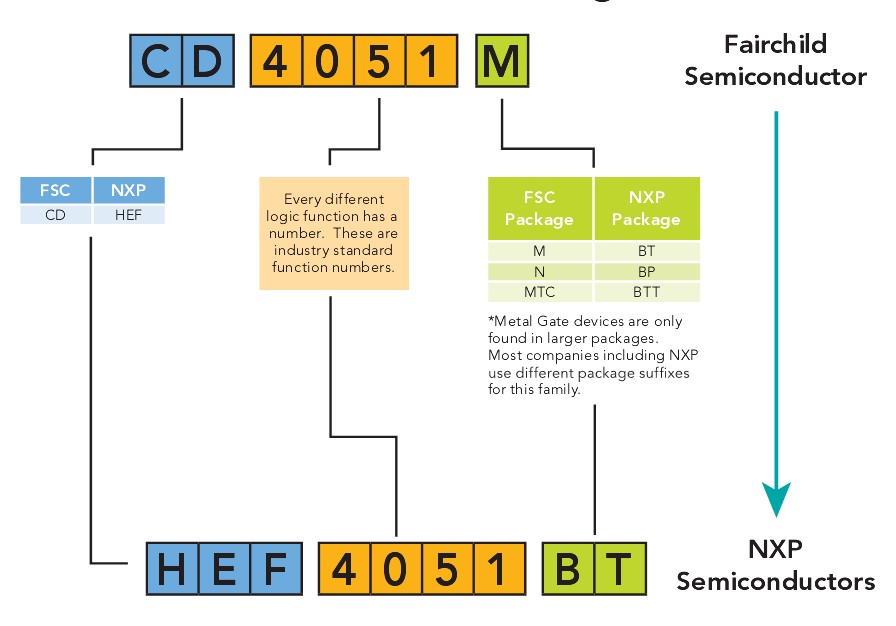

仙童半导体metal gate
![LOGIC逻辑器件同类产品对比参考仙童半导体metal gate](../image/logic-other-4.jpg)

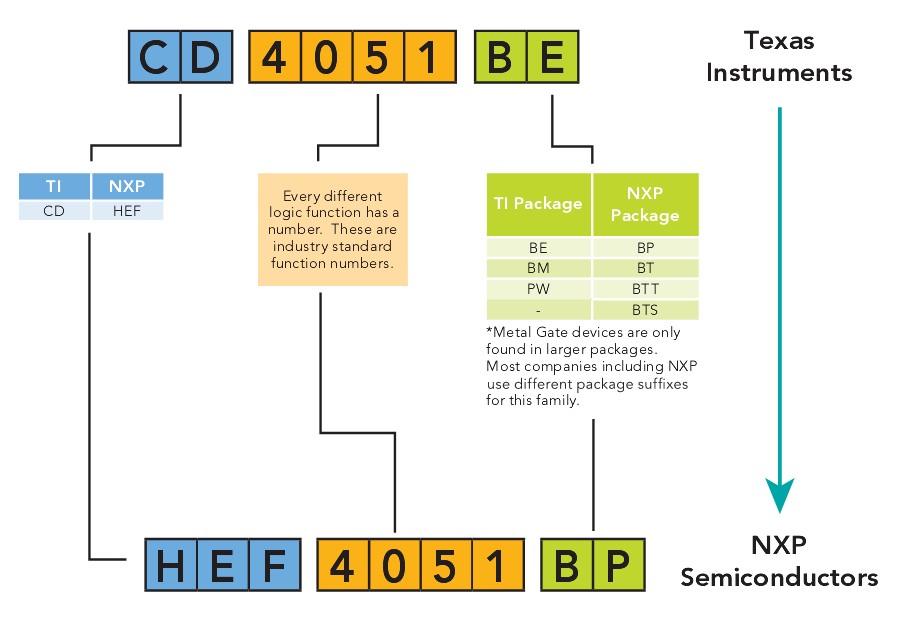

德州仪器metal gate
![LOGIC逻辑器件同类产品对比参考德州仪器metal gate](../image/logic-other-5.jpg)

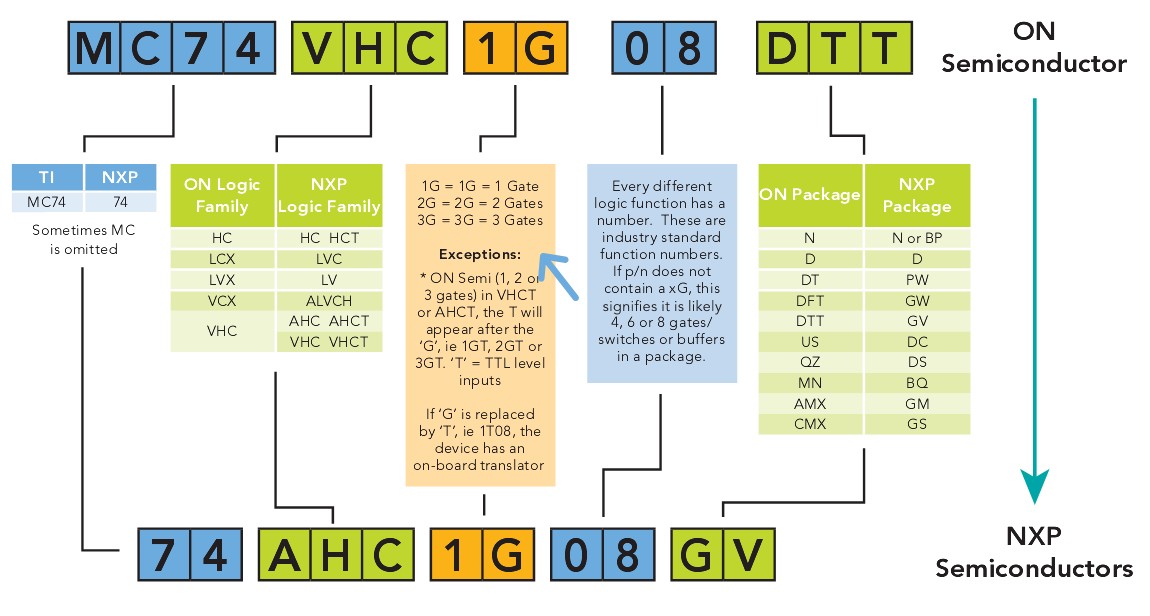

ON半导体标准逻辑器件
![LOGIC逻辑器件同类产品对比参考ON半导体标准逻辑器件](../image/logic-other-6.jpg)

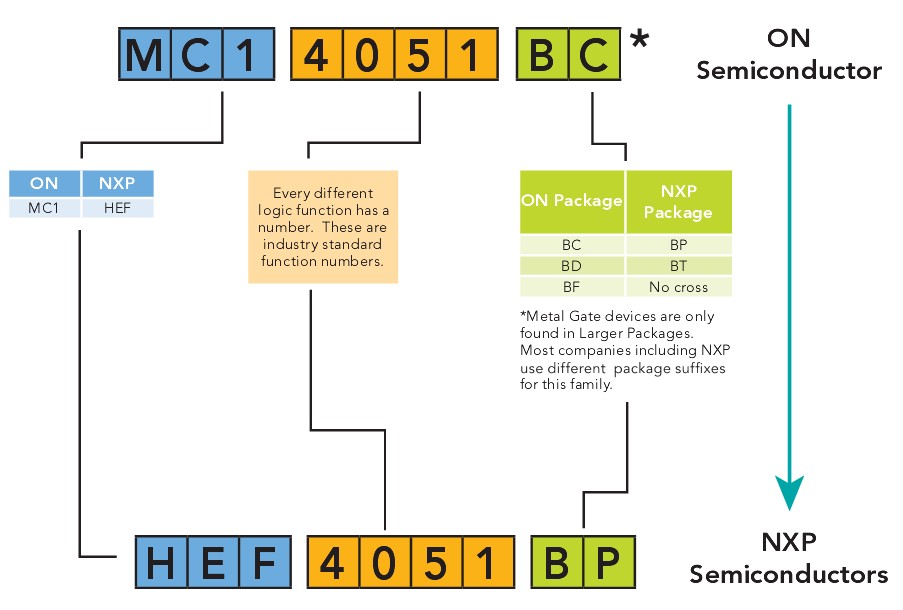

ON半导体metal gate
![LOGIC逻辑器件同类产品对比参考ON半导体metal gate](../image/logic-other-7.jpg)

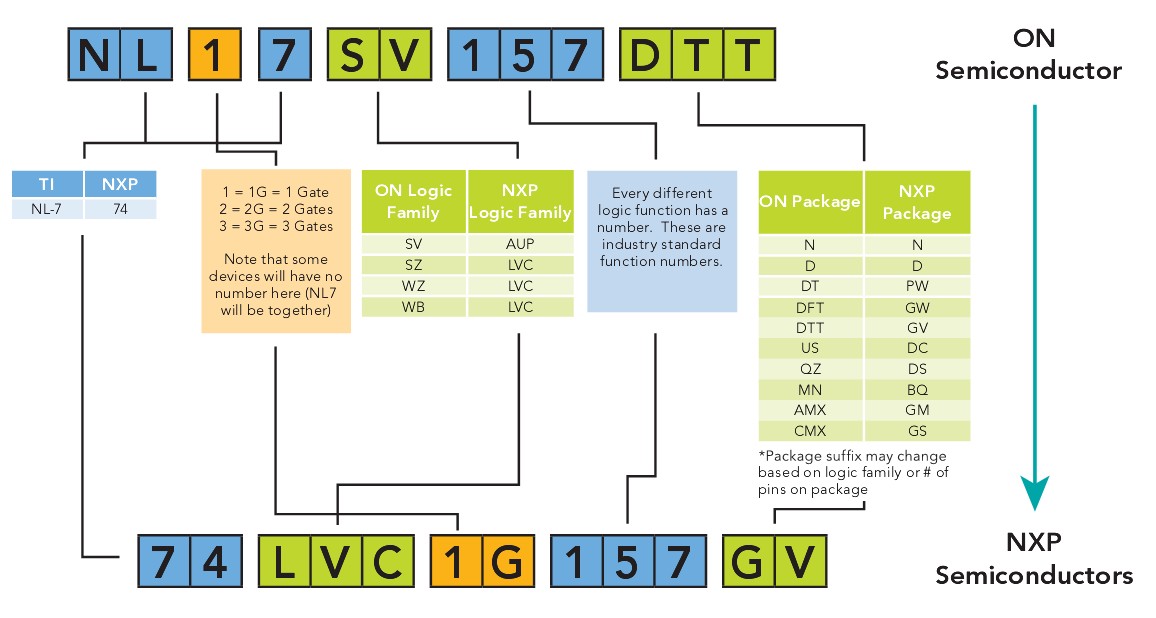

ON半导体标准逻辑器件
![LOGIC逻辑器件同类产品对比参考ON半导体标准逻辑器件](../image/logic-other-8.jpg)

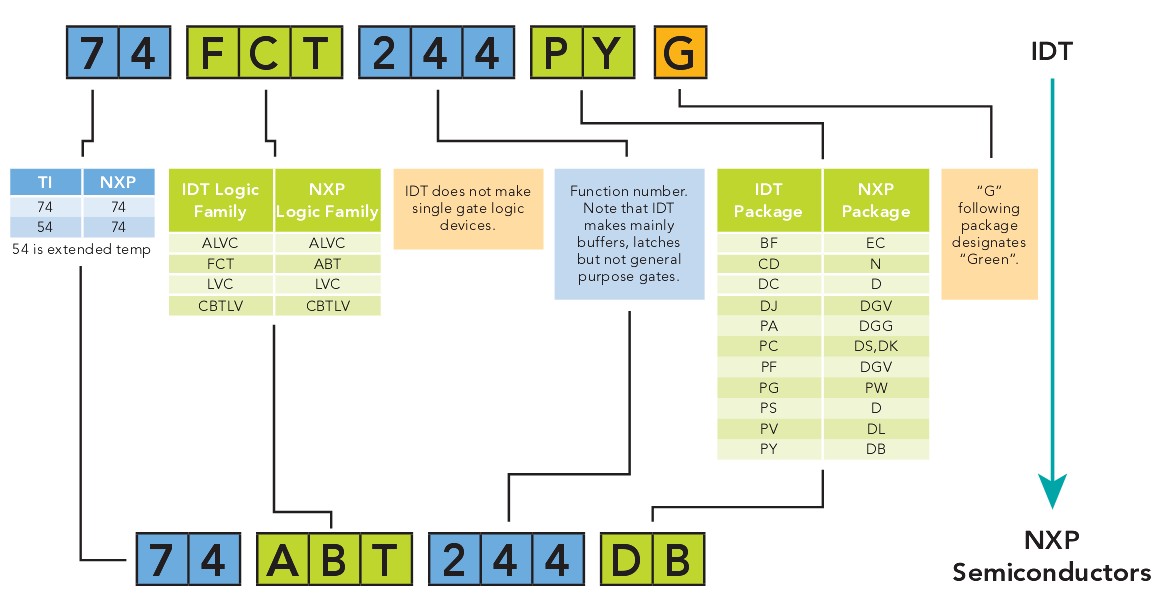

IDT标准器件
![LOGIC逻辑器件同类产品对比参考IDT标准器件](../image/logic-other-9.jpg)
东芝Toshiba metal gate
![LOGIC逻辑器件同类产品对比参考东芝Toshiba metal gate](../image/logic-other-10.jpg)

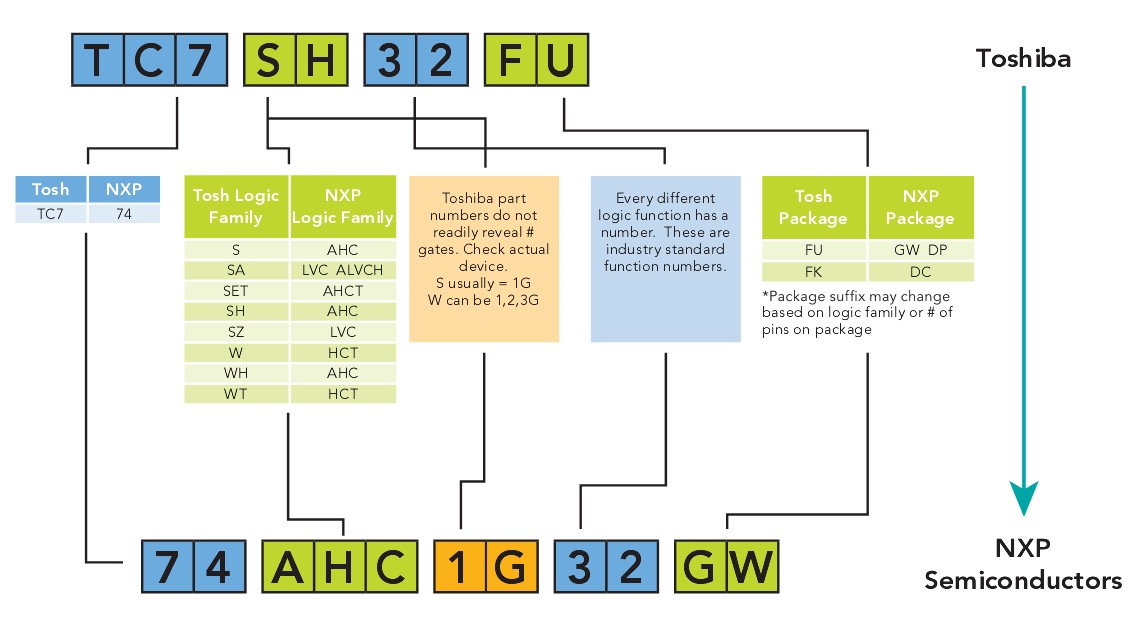

Toshiba One-Gate
![LOGIC逻辑器件同类产品对比参考Toshiba One-Gate](../image/logic-other-11.jpg)

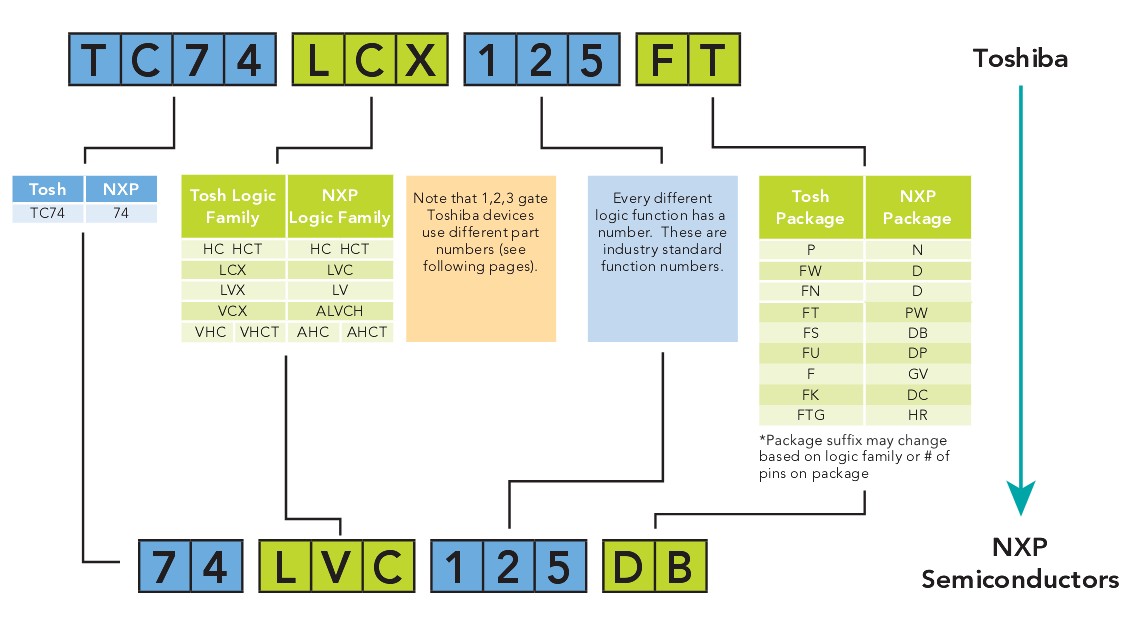

东芝Toshiba标准器件
![LOGIC逻辑器件同类产品对比参考东芝Toshiba标准器件](../image/logic-other-12.jpg)

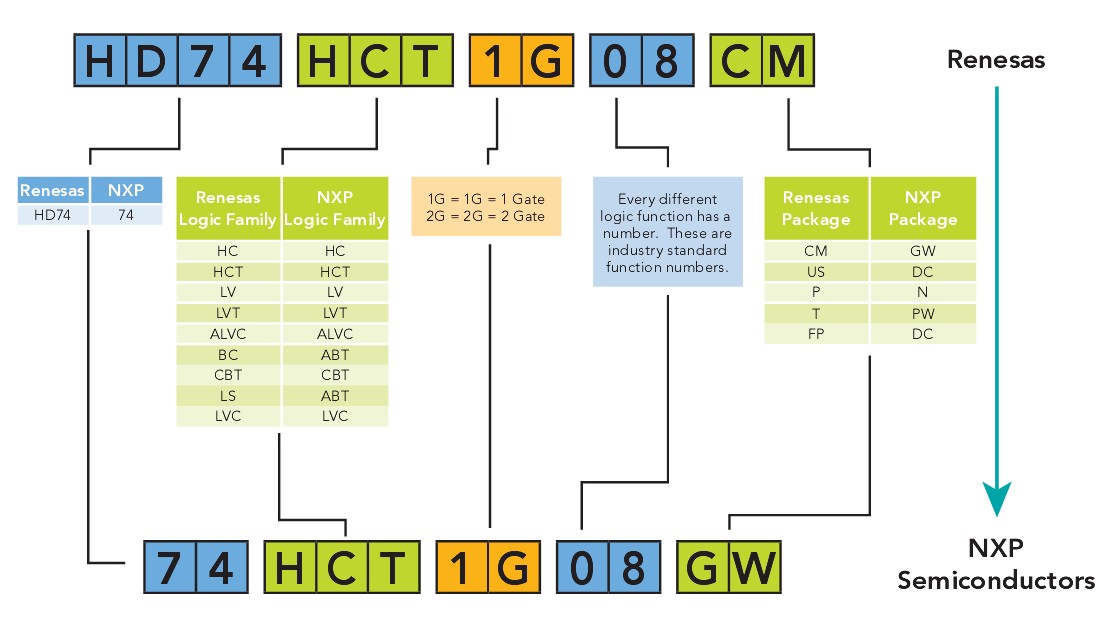

Renesas标准器件
![LOGIC逻辑器件同类产品对比参考Renesas标准器件](../image/logic-other-13.jpg)

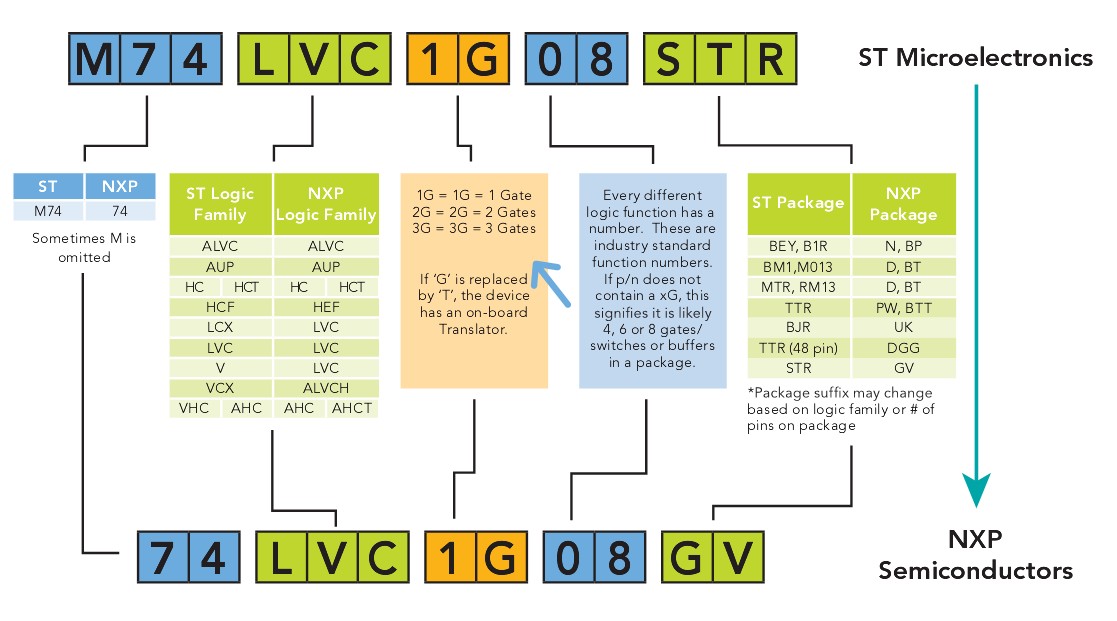

STMicroelectronics 标准器件
![LOGIC逻辑器件同类产品对比参考Diodes Inc标准器件](../image/logic-other-14.jpg)

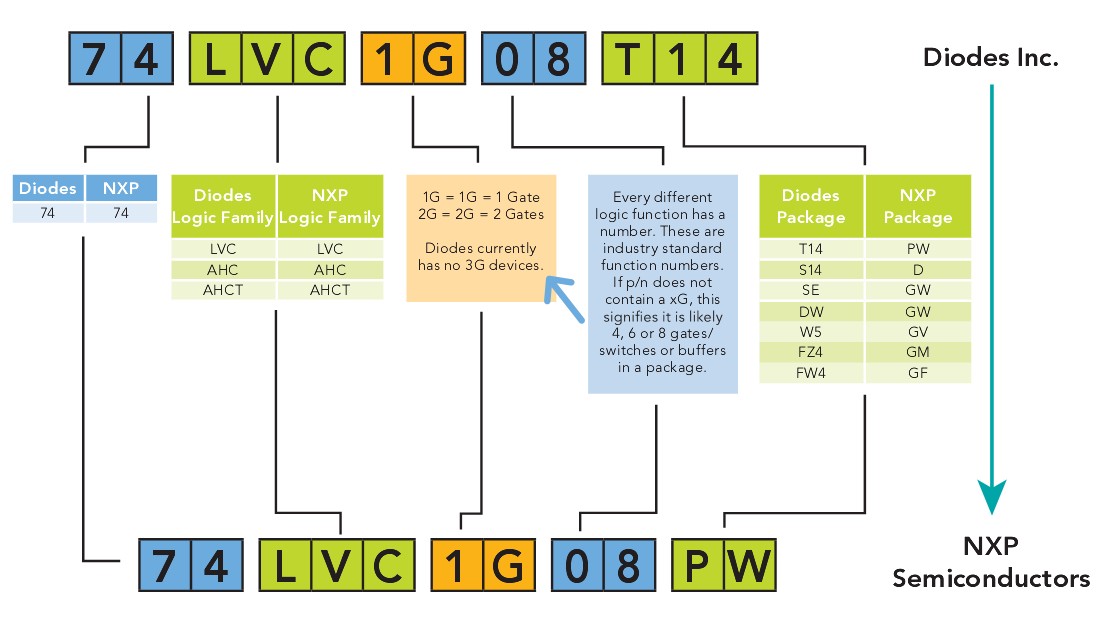

Diodes Inc标准器件
![LOGIC逻辑器件同类产品对比参考Diodes Inc标准器件](../image/logic-other-15.jpg)
