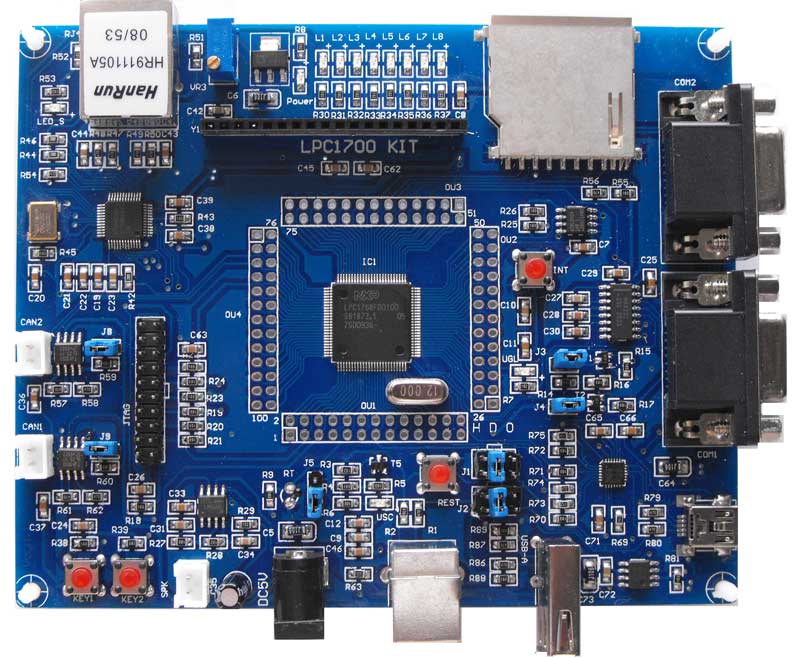

LPC1768开发板

LPC1768 开发板配置有LPC1768微处理器(运行速度高达100MHz)以及彩色TFT液晶显示器,100M以太网,双CAN,2个串口,USB2.0 HOST/OTG/Device,SD/MMC接口。

LPC1768开发板,采用NXP(恩智浦)LPC1700系列芯片,ARM Cortex-M3内核

LPC1700系列芯片使用高性能的ARM Cortex-M3 V2版本 32位的RISC内核,工作频率为100 MHz。它内置高速存储器(高达512K字节的闪存和64K字节的SRAM),丰富的增强I/O端口和联接到两条APB总线的外设。该板包含8通道12位的ADC和10位的DAC、4个通用16位定时器、电机控制PWM接口以及多个标准和先进的通信接口:多达3个I2C、SPI、2个I2S、1个 SDIO、4个USART、一个USB Host/Device/OTG接口和两个CAN、Ethernet MIC接口、Quadrature Encoder interface。

LPC1700系列工作于-40°C至+105°C的温度范围,供电电压为2.0V至3.6V。它的一系列省电模式突显出了它的低功耗的特点。

丰富的外设配置,使得LPC1700微控制器适合于多种应用领域:

  • 电机驱动和应用控制
  • 医疗和手持设备
  • 汽车电子等领域
支持 USB方式下载程序 无需JTAG或串口,只需一根USB线即可下载程序到FLASH.方便快捷.

板载资源:

处理器:LPC1768,主频:100MHz,512KB FLASH Memory(片内),64KB SRAM(片内)

  1. AD(热敏电阻测温)、DA(USB声卡)转换。
  2. 液晶显示(LCD12232,TFTLCD320X240彩屏接口)。
  3. USB2.0接口,USB-HOST及USB OTG接口。
  4. MMC/SD(SPI)接口(提供带FAT,FAT32文件系统)。
  5. 2路三线RS232串行口。
  6. 2路CAN接口TJA1050。
  7. RJ45-10/100M Ethernet网络接口(PHY默认为:DP83848 也可提供DM9161AE驱动方便客户更换不同PHY)。
  8. 2个按键,8个LED灯.2个功能按键-Reset和INT0按键。
  9. 串口ISP(bootloader)下载功能,JTGA调试接口。
  10. JTAG接口(方便大家用仿真器调试,可以选配我们的ULINK2及JLINK仿真器)
  11. IIC接口(AT24C16)
  12. 其它功能(扬声器输出驱动-可直接接扬声器)。
  13. 供电直接由外部稳压电源来或USB提供。
  14. 提供四个固定孔,方便用户安装固定。
  15. 物理尺寸:130mm* 105mm。
  16. 采用2层板工艺设计,全机器贴片工艺焊接,性能可靠稳定。

实验内容:

  1. TFT_LCD320X240显示例程(包含uCgui例程)
  2. LCD122 X 32图形点阵液晶显示例程 (包含动画显示)
  3. GPIO的控制实验,LED(发光二极管)、KEY(按键)等
  4. 中断向量配置实验例程NVIC
  5. ADC模数转换例程
  6. 利用CortexM3位块管理功能来读写SRAM中的变量程序
  7. CAN实验
  8. SD卡测试例程(SPI接口)
  9. DEBUG仿真模拟调试例程
  10. DAC Speaker 测试例程
  11. Blinky综合测试例程
  12. Mass_Storage实验例程
  13. USB HID测试例程
  14. 串口通讯例程
  15. TIM实验例程
  16. SPI测试例程
  17. PWM测试程序
  18. RTC实时时钟程序
  19. Ethernet 测试例程(WEBSERVER及RL-ARM中的TCP,UDP等)
  20. USB HOST读写U盘示例
  21. USB在线下载支持。

以上实例在光盘中均有。

标准配置:

  1. LPC1768 开发板 1块
  2. 串口线 1 条
  3. USB A-B线 1条
  4. 交叉RJ45网线 1条
  5. 扬声器 1个
  6. 光盘(开发环境及LPC1768的所有例程) 1 张

可选配件:

  1. ULINK2 (USB接口的JTAG调试器支持KEIL,让你更快速上手 680元)
  2. J-LINK ARM ICE(兼容SEGGER公司的JLINK)
  3. WIGGLER调试器 40元
  4. LCD12232 图形液晶 40元
  5. TFTLCD 240X320 彩色液晶..(基于UCGUI驱动等)
  6. H-JTAG (USB 接口的JTAG调试器,支持Keil 、ADS、IAR,Flash下载超快)

开发工具软件下载:

  1. 最新的MDK开发环境下载: RealView MDK-ARM 3.80a
  2. 支持LPC17XX系列串口下载的FlashMagic 下载:http://www.flashmagictool.com/download.html&d=FlashMagic.exe
