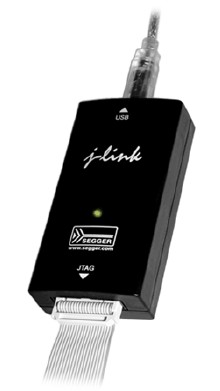

J-LINK ARMJTAG 仿真器
J-Link是SEGGER公司为支持仿真ARM内核芯片出的JTAG仿真器。配合IAR EWARM, ADS, REIL, WJNARM, ReaIView等集成开发环境支持所有ARM7/ARM9内核芯片的仿真，通过RDI接口和各集成开发环境无缝连接，操作方便、连接方便、简单易学，是学习开发ARM最好最实用的开发工具。
J-Link 主要特点
- * USB 2.0接口；
- *IAR EWARM 集成开发环境无缝连接的JTAG仿真器
- *支持所有ARM7/ARM9内核芯片，包括Thumb模式
- *支持ADS, IAR, KEIL, WINARM, REALVIEW等几乎所有的开发环境
- *下载速度高达ARM7:600kb/s, ARM9:550kb/s,通过DCC最高可达800kb/s
- *最高JTAG速度12MHz
- *目标板电压范围1.2V – 3.3V
- *自动速度识别功能
- *监测所有JTAG信号和目标板电压
- *完全即插即用
- *使用USB电源(但不对目标板供电)
- *带USB连接线和20芯扁平电缆
- *支持多JTAG器件串行连接
- *标准20芯JTAG仿真插头
- *选配14芯JTAG仿真插头
- *选配用于5V目标板的适配器
- *带J-Link TCP/IP server,允许通过TCP/IP网络J-Link支持ARK内核
- *ARM7TDMI (Pev 1)
- *ARM7TDMI (Pev 3)
- *ARM7TDMI-S (Pev 4)
- *ARM720T
- *ARM920T
- *ARM926 ET-S
J-Link ARM Specifications
- 1、Target voltage can be measured
- 2、Fully plug-and-play compatible
- 3、Supports any ARM7/ARM9 core, including thumb mode
- 4、Powered through USB (<50mA)
- 5、Full USB 2.0 speed
- 6、Download speed up to 600 kBytes/s
- 7、DCC speed up to 800 kb/s
- 8、Max. JTAG speed 12 MHz
- 9、Standard 2x10 pin JTAG connector
- 10、Automatic core recognition
- 11、Auto speed recognition
- 12、Support for multiple devices on scan chain
- 13、Fully plug-and-play compatible
- 14、All JTAG signals can be monitored
- 15、Supports 1.2-3.3 V target voltage
Supported ARM Cores
J-Link has been tested with the following cores, but should work with any ARM7/ARM9 and Cortex-M3 core.
- * ARM7TDMI (Rev 1)
- * ARM7TDMI (Rev 3)
- * ARM7TDMI-S (Rev 4)
- * ARM720T
- * ARM920T
- * ARM922T
- * ARM926EJ-S
- * ARM946E-S
- * ARM966E-S
- * Cortex-M3
配件清单
- J-LINK仿真器 1 台
- USB线 1 条
- 20PIN 优质连接线 1条
- 光盘 1张
本产品三年保修
