伟博创MCU体验套件之Cortex-M0触摸系统板

Cortex M0 触摸系统板是伟博创MCU体验套件中是基于LPC1114微控制器的,用于评估和体验Cortex M0功能的电路板。LPC1114是精简型的Cortex系列芯片之一,它基于NXP公司的先进M0内核, 具有32K字节片上闪存以及一系列丰富的外设接口。通过ULINK2、J-LINK等调试工具,可以调试、 烧写板载的LPC1114芯片。Cortex M0 触摸系统板提供的接口和外设有UART、LED灯、蜂鸣器以及 触摸感应按键等功能。

基于NXP(恩智浦)LPC1114,Cortex-M0触摸系统板,嵌入式系统开发产品

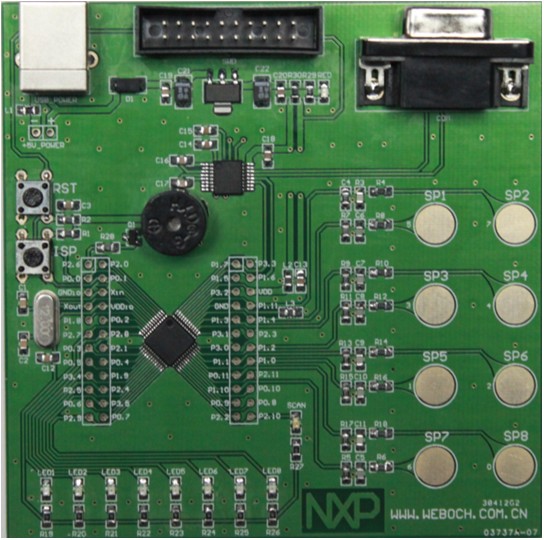

图1 Cortex M0 触摸系统板

M0主要特性

ARM Cortex-M0处理器,运行速度可达50M

具有3级流水线的冯诺伊曼总线结构

内嵌向量中断控制器( NVIC )

片内32K字节Flash和8K字节RAM

通过片上引导程序实现在系统中编程( ISP )和在应用中编程( IAP )

串行接口:

  • 可产生小数波特率、具有调制解调器、内部FIFO和支持RS-485/EIA-485标准的UART
  • 可达两个SPI控制器,带SSP特性、FIFO和多协议功能
  • I2C总线接口支持全速I2C规范和速率可达1Mbit/s带多地识别和侦听模式的增强型快速模式

其它外设:

  • 多达42 个通用I/O口,带可配置上拉和下拉的寄存器
  • 某个引脚上高驱动电流(20mA)
  • I2C总线引脚在FM+模式下可支持20mA的灌电流
  • 4个通用定时器/计数器,共有4路捕获输入和13路匹配输出
  • 可编程看门狗定时器(WDT)
  • 系统节拍定时器

SWD串行调试

集成了PMU(电源管理单元),在睡眠、深度睡眠和深度掉电模式中极大限度地减少功耗

三种低功耗模式:睡眠模式、深度睡眠模式和深度掉电模式

3.3V单一电源供应

10位ADC,在8个引脚中实现输入多路复用

GPIO引脚能用做边沿或电平触发中断源

带分配器的时钟输出功能,能够反映系统振荡器时钟,IRC时钟,CPU时钟和看门狗时钟

处理器从深度睡眠模式唤醒通过指定的启动逻辑信号,可达13个功能引脚

带4个独立阀值的上电检测及掉电检测,用于产生中断和强制复位

上电复位

1MHz到25MHz工作范围的晶体振荡器

12M内部RC振荡器可调整到1%精确度,可用于作为系统时钟

PLL允许CPU运行到最大的CPU速率而无需高频振荡器,可运行来自振荡器、内部RC振荡器或 看门狗振荡器

48个引脚:最多42个通用I/O端口

通过板上的触摸按键,可以体验M0的触摸按键方案和性能

板上的资源

基于M0内核的LPC1114芯片

八个GPIO驱动的LED灯

一个复位按键和一个连接到P0.10的按键

一个RS232(DB9)连接头

一个SWD单线调试接口连接头

八个电容触摸感应式按键

一个由GPIO控制的有源蜂鸣器

通过板上的扩展区,可以方便地扩展用户自己的外设和体验与M0接口操作

功能口及按键

基于NXP(恩智浦)LPC1114,Cortex-M0触摸系统板,嵌入式系统开发产品

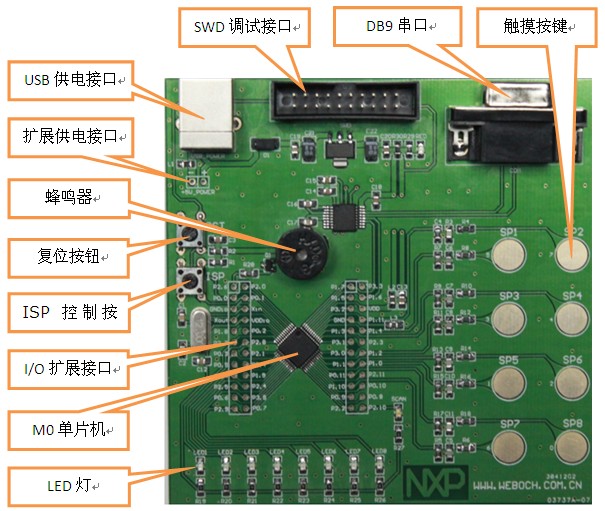

图2 接口及按键的位置

表1 连接器、按键及测试点说明

名称 描述
SWD调试接口 M0程序调试/下载接口
DB9串口 与上位机通信
触摸按键 感应手指的触碰
USB供电接口 通过电脑USB端口供电
扩展供电接口 使用导线引出+5V直流输入
蜂鸣器 提示有触摸按键被触碰
复位按钮 用于复位芯片
ISP控制按钮 使M0进入ISP模式
I/O扩展接口 可用于M0芯片引脚功能扩展连接
M0单片机 主控制器
LED灯 指示触碰事件的发生

操作过程介绍

使用USB线连接PC与触摸系统板,为系统板供电。上电后,板上的全部LED灯闪烁八次,以检查是否有 LED灯损坏。然后通过触摸按键板,实现控制对应的LED灯亮灭。当有触摸版被触碰时,蜂鸣器鸣叫。 当有触碰事件时,蓝色LED灯亮一下。

完整PDF文档下载

完整PDF文档下载

伟博创MCU体验套件之Cortex-M0触摸系统板.pdf
