基于LPC11XX的电容式触摸传感

方案中描述了使用LPC11XX微控制器的ADC（模数转换）输入来实现一个简单的电容式触摸传感器的方法。

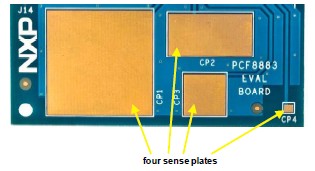

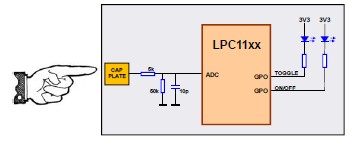

方案中使用的电容式触摸传感器位于PCF8883评估板的PCB板上的镀铜区域（见图1）。4个传感器中有一个通过阻容网络（RC）与LPC11XX微控制器ADC输入端连接（见图2）。

图1	图2

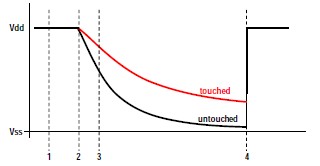

传感只需要一个PIN脚，ADC输入端或者通用输出端。读的过程只有几个简单的步骤（见图3）。

首先，把I/0 pin脚置高输出状态（high output），向外部的10pF电容和电容板（capactive plate）充电。

然后，I/O pin 脚重置为ADC输入状态（ADC input），这将引发外部电容和电容板通过两个电阻放电（de-charge）。例子中使用的电阻为5K-50K。当手指触摸传感器时，总电容增加，因此放电弧度变小。

之后，ADC转换器启动。手指触摸导致ADC读取量增加。在示例代码中，在无触摸时有一个稳定的平均值，触摸后产生一个能被检测到的误差值。

最后，I/O pin 重新置为“高”输出状态（”high” output），回到第一步。

图3

传感步骤（见图3）：

• 1． 驱动传感器置于VDD，作为数字输出
• 2． 传感器转换为ADC输入，并启动ADC转换器。
• 3． ADC采样点。采样并保持一个ADC时钟，之后需要至少10个时钟来完成10位ADC转换（完成置位，结果保存在寄存器LPC_ADC->DR[x]中）。
• 4． 回到步骤1。

LPC1100演示代码使用ADC输入端(PIO1_0)作为传感输入。此外，有两个输出连接到LED上，可以方便的观察到传感器的转换过程。

一个输出（PIO3_2）指示触摸状态（触摸，无触摸）

另一个输出（PIO3_3）指示瞬时转换模式。只要触摸事件持续，输出就会激活，LED点亮。

这个软件示例是用 C语言编写，并使用Keil’s uVision (MDKARM,V4.14)编译器编译。LPC11XX使用标准CMSIS启动代码（startup_LPC11xx.s and system_LPC11xx.c），并设置CCLK = IRC = 12 MHz。
