LPC1114/LPC11U14和LPC1343对比学习（一）整体对比

为了让大家一起最快的认识这几张微处理器，后面我们将和大家一起对这三种微处理器进行对比性学习，力求让大家尽快的认识这三种处理器的异同，方便大家今后应用选型，也希望有经验的网友一起分享自己的应用经验。

后面将逐个比较它们的异同点，出个系列教程。

LPC1100出了一系列的处理器，原则上LPC11U14也是此系列的芯片，但是实际应用中还是有很多的区别，这就是我为什么要和大家进行系列比较性学习的目的。所以这里指的LPC1114主要是指普通型的，对于其他同一系列的芯片应用其实是差不多的。故这里就选择这三类芯片中的典型芯片进行介绍。

LPC1100系列芯片是基于M0内核的，而LPC1300系列芯片则是基于M3内核的。然而使用后我们会发现，这两种内核的芯片实际上有很大的相似。换句话说，如果只是从应用的角度来说，基本上是看不出它们是不同内核的，只是M3的速度稍快一写而已。

那么为什么要对这三种芯片进行学习呢？

1. 这三种芯片基本上是Pin To Pin兼容的，在同一PCB上是可以共用的（当然除了部分特殊外设外）。

2. LPC1114虽然和LPC11U14是同系列但是实际上却又太多的不同，而LPC1343反而和LPC1114相同的还多些（奇怪的表现，不知道NXP为什么这样弄）。

3. LPC11U14和LPC1343都带有USB，而且管脚兼容，所以学习USB是一个必要的方向。

好了要找理由的话可以找很多，一万个够不够啊 ？下面我们就开始吧。

管脚描述

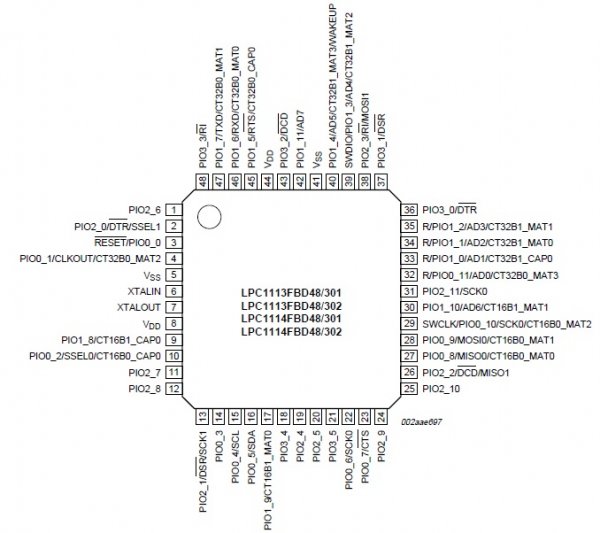

1.LPC1114 48脚管脚图：

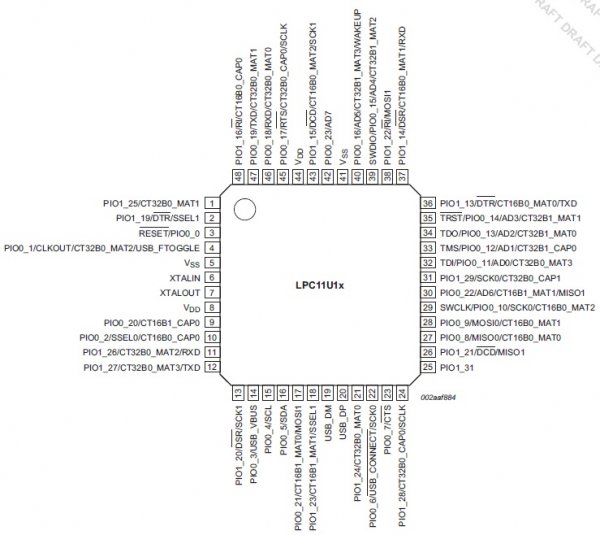

2.LPC11U14 48脚管脚图：

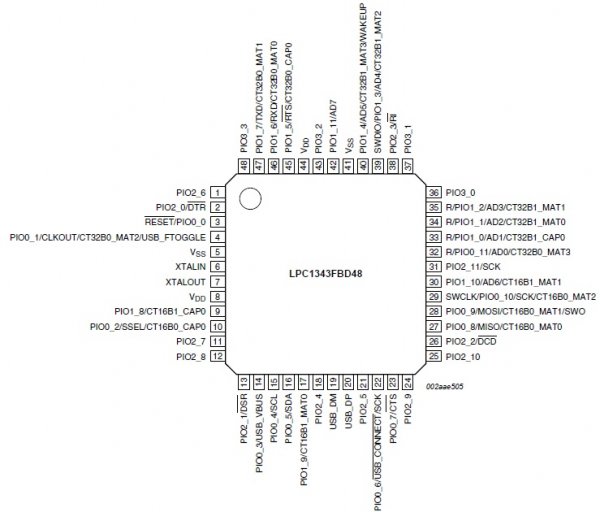

3.LPC1343 48脚管脚图：

总结：

1. 从上面的管脚分布可看出，它们的电源、时钟、复位等管脚是Pin对Pin兼容的，这一点是最为关键的，只有能满足这一点实际上PCB基本上就可以通用了，特别是开发板，当然实际应用是有区别的。

2. 对于LPC1114和LPC1343来说都有P0~P3的管脚，而且是Pin To Pin兼容的（除了USB部分）。但是LPC11U14只有P0和P1。这一点很让人奇怪，为什么LPC11U14不是有和LPC1114兼容的管脚命名？而LPC1343则与LPC1114兼容呢？不是LPC11U14才是LPC1100系列芯片吗？所以从这点看LPC1343倒是像LPC1100系列芯片了。

3. 外设对比，我们可以看出它们的外设管脚是兼容的（LPC1343没有SSP1），虽然LPC11U14的管脚名称不同但是外设分布还是相同的（这样就必须修改底层程序，才能兼容，而LPC1343则不需要）。

从上面几点就可以知道，它们是兼容的，部分软件不兼容，但是PCB完全是兼容的，所以可以设计一款PCB，兼容这三种芯片。整体上来说LPC1114和LPC1343的兼容性要比LPC11U14的还强。

LPC1114/LPC11U14和LPC1343系列特性

LPC1100系列特性介绍

1. Cortex-M0内核，运行速度高达50MHz
2. 带有SWD调试功能、支持JTAG调试功能（仅LPC11U00系列）
3. 支持边界扫描（仅LPC11U00系列）
4. 支持非屏蔽（NMI）中断（仅LPC11U00系列）
5. 内置嵌套向量中断控制器（NVIC）
6. 系统节拍定时器
7. 具有32KB（LPC1114L/LPC11C14/LPC11C24/LPC11U14）、24KB（LPC1113L/LPC11U13）、16KB（LPC1112L/LPC11C12/LPC11C22/LPC11U12）、8KB（LPC1111L/02）片内Flash程序存储器
8. 最高配置8KB片内SRAM，LPC11U00系列为6KB（CPU 4KB + USB 2KB）
9. 可通过片内引导装载程序软件来实现在系统编程（ISP）和在应用编程（IAP）
10. 可选择通过CAN(仅LPC11C00系列)或UART接口进行Flash ISP编程
11. 串行接口包括：
• USB 2.0全速接口，集成片上PHY（仅LPC11U00系列）
• CAN控制器（LPC11C12/C14/C22/C24支持），内部ROM集成供CAN和CANOpen标准使用的初始化和通信的API函数，用户可直接调用；兼容CAN2.0A/B，传输速率高达1Mbit/s；支持32个消息对象，且每个消息对象有自己的掩码标识；提供可屏蔽中断、可编程FIFO模式
• 集成片上高速CAN收发器（仅LPC11C22/C24支持）
• UART，可产生小数波特率，具有调制解调器、内部FIFO，支持RS-485/EIA-485标准，支持ISO7816-3智能卡接口及IrDA（仅LPC11U00系列）
• SSP控制器，带FIFO和多协议功能
• I2C总线接口，完全支持I2C总线规范和快速模式，数据速率为1Mbit/s，具有多个地址识别功能和监控模式
12. 数字外设：
• 多达42个（LPC11C12/C14为40个，LPC11C22/C24为36个；LPC11U00系列HVQFN33封装为26个，其它封装为40个）通用I/O（GPIO）引脚，带可配置的上拉/下拉电阻，LPC11U00系列还可配置为中继模式和开漏模式
• 每个GPIO口均可配作边沿或电平中断（LPC11U00可选择所有GPIO中的8个，每个GPIO中断占用独立NVIC通道）
• 1个引脚（P0.7）支持20mA的高驱动电流
• I2C总线引脚在FM+模式下可支持20mA的灌电流
• 4个通用定时器/计数器，共有4路捕获输入和13路匹配输出
• 可编程的看门狗定时器（WDT）（LPC11U00为带窗看门狗WWDT）
13. 模拟外设：
• 8通道10位ADC
14. 时钟产生单元：
• 12MHz内部RC振荡器可调节到+1%精度，并可将其选择为系统时钟
• PLL允许CPU在最大CPU速率下操作，而无需高频晶振，可从主振荡器、内部RC振荡器运行
• 第二个专用PLL用于USB接口（仅LPC11U00系列）
• 时钟输出功能可以反映主振荡器时钟、IRC时钟、CPU时钟和看门狗时钟
15. 功率控制：
• 具有三种低功耗模式：睡眠模式、深度睡眠模式和深度掉电模式（LPC11U00系列为四种，增加掉电模式）
• 集成了PMU（电源管理单元），可在睡眠、深度睡眠、掉电（仅LPC11U00系列）和深度掉电模式中极大限度地减少功耗
• 片内固化功耗管理文件，通过简单调用就能降低功耗（仅LPC1100L和LPC11U00系列）
• 13个拥有专用中断的GPIO可将CPU从深度睡眠模式中唤醒（LPC11U00系列还可通过复位、WDT中断、BOD中断、USB活动唤醒）
• 上电复位（POR）
• 掉电检测，具有4个独立的阀值，用于中断和强制复位
16. 3.3V单电源供电（1.8V~3.6V）
17. 可采用LQFP48、PLCC44、HVQFN33、TFBGA或WL-CSP（晶片级）封装

LPC1300系列特性：

1. 第二代Cortex-M3内核，高达70MHz的运行速度
2. 内置有嵌套向量中断控制器（NVIC）
3. 具有32KB（LPC1343/13）/16KB（LPC1342）/8KB（LPC1311）片上Flash程序存储器
4. 10位ADC，在8个引脚中实现输入多路复用
5. 在系统编程（ISP）和在应用编程（IAP）可通过片内引导装载程序软件来实现
6. 串行接口包括：
7. 带有用于设备的片内PHY的USB 2.0全速设备控制器（仅对于LPC1342/43）
8. 可产生小数波特率、具有调制解调器、内部FIFO和支持RS-485/EIA-485标准的UART
9. SSP控制器，带FIFO和多协议功能
10. I2C总线接口，完全支持I2C总线规范和快速模式，数据速率为1Mbit/s，具有多个地址识别功能和监控模式
11. 其它外设：
12. 多达42个通用I/O（GPIO）引脚，带可配置的上拉/下拉电阻，并具有新的、可配置的开漏操作模式
13. 4个通用定时器/计数器，共有4路捕获输入和13路匹配输出
14. 可编程的看门狗定时器（WDT）
15. 具有系统定时器

由上面的特性可以看出，这三类芯片的外设基本是一致的，大致如下：

更多选型指南

Type number	fmax [max] (MHz)	FLASH (kB)	RAM (kB)	I/O pins	USB device	CAN	UART	I²C	SPI	ADC	Timers	PWM	Package name	PLL	VDD [min] (V)	VDD [max] (V)	CPU supply voltage (V)
LPC1102UK		32	8	11			1		1	5	4		WLCSP	Y	1.8	3.6
LPC1110FD20	50	4	1	16			1	1	1		2		SO20	Y	1.8	3.6	3.3
LPC1111FDH20	50	8	2	16			1	1	1		2		TSSOP20	Y	1.8	3.6	3.3
LPC1111FHN33	50	8	4	28			1	1	1	8	5	13	HVQFN32	Y	1.8	3.6	3.3
LPC1112FD20	50	16	4	16			1	1	1		2		SO20	Y	1.8	3.6	3.3
LPC1112FDH20	50	16	4	14			1		1		2		TSSOP20	Y	1.8	3.6	3.3
LPC1112FDH28	50	16	4	22			1	1	1		2		TSSOP28	Y	1.8	3.6	3.3
LPC1112FHN33	50	16	4	28			1	1	1	8	5	13	HVQFN32	Y	1.8	3.6	3.3
LPC1113FBD48	50	24	8	42			1	1	2	8	5	13	LQFP48	Y	1.8	3.6	3.3
LPC1113FHN33	50	24	8	28			1	1	1	8	5	13	HVQFN32	Y	1.8	3.6	3.3
LPC1114FA44	50	32	8	38			1	1	2	8	5	13	PLCC44	Y	1.8	3.6	3.3
LPC1114FBD48	50	32	8	42			1	1	2	8	5	13	LQFP48	Y	1.8	3.6	3.3
LPC1114FDH28	50	32	4	22			1	1	1		2		TSSOP28	Y	1.8	3.6	3.3
LPC1114FHN33	50	32	8	28			1	1	1	8	5	13	HVQFN32	Y	1.8	3.6	3.3
LPC1114FN28	50	32	4	22			1	1	1		2		DIP28	Y	1.8	3.6	3.3
LPC11C12FBD48	50	16	8	40		1	1	1	2	8	5	13	LQFP48	Y	1.8	3.6	3.3
LPC11C14FBD48	50	32	8	40		1	1	1	2	8	5	13	LQFP48	Y	1.8	3.6	3.3
LPC11C22FBD48		16	8	36			1	1	2	8	4		LQFP48	Y	1.8	3.6
LPC11C24FBD48		32	8	36			1	1	2	8	4		LQFP48	Y	1.8	3.6
LPC11D14FBD100	5.00E+07	0	8	42			1	1	2	8	4		LQFP100	Y
LPC11U12FBD48		16	6	40	1		1	1	2	1	4		LQFP48	Y	1.8	3.6
LPC11U12FHN33		16	6	26	1		1	1	2	1	4		HVQFN32	Y	1.8	3.6
LPC11U13FBD48		24	6	40	1		1	1	2	1	4		LQFP48	Y	1.8	3.6
LPC11U14FBD48		32	6	40	1		1	1	2	1	4		LQFP48	Y	1.8	3.6
LPC11U14FET48		32	6	40	1		1	1	2	1	4		TFBGA48	Y	1.8	3.6
LPC11U14FHN33		32	6	26	1		1	1	2	8	4		HVQFN32	Y	1.8	3.6



型 号	Flash(KB)	SRAM(KB)	USB2.0	I2C(Fast+)	ADC	Timer 32/16bit	SSP	UART (RS-485)	封 装
LPC1342	16	4	Device	1	8ch/10bit	2/2	1	1	HVQFN33
LPC1343	32	8	Device	1	8ch/10bit	2/2	1	1	HVQFN33/LQFP48
LPC1313	32	8	—	1	8ch/10bit	2/2	1	1	HVQFN33/LQFP48
LPC1311	8	2	—	1	8ch/10bit	2/2	1	1	HVQFN33

LPC1114：支持3.3V低电压，有42个GPIO端口，支持一个UART/485，1路I2C，2路SSP，8路ADC，2/2 16/32位定时器等。

LPC11U14：和LPC1114基本一致多1路USB 2.0。

LPC1343：和LPC1114基本一致，多1路USB 2.0，少1路SSP。

通过上面的内容可以看出，这三种芯片非常相似。很有必须比较性的学习，后面我们就逐步开始吧。
