LPC1114/LPC11U14和LPC1343对比学习(五)UART

LPC1114/LPC1343串口特点:

  • 16字节收发FIFO;
  • 寄存器位置符合16C550工业标准;
  • 接收器FIFO触发点可为1、4、8和14字节;
  • 内置波特率发生器;
  • 用于精确控制波特率的小数分频器,并拥有赖以实现软件流控制的自动波特率检测能力和机制;
  • 支持软件或硬件流控制执行;
  • 包含标准Modem接口信号(CTS、DCD、DTS、DTR、RI、RTS);
  • 支持RS-458/EIA-485的9位模式和输出使能。

LPC11U14串口特点:

  • 16-byte receive and transmit FIFOs.
  • Register locations conform to ‘550 industry standard
  • Receiver FIFO trigger points at 1, 4, 8, and 14 bytes
  • Built-in baud rate generator
  • Software or hardware flow control
  • RS-485/EIA-485 9-bit mode support with output enable
  • RTS/CTS flow control and other modem control signals
  • 1X-clock send or receive
  • ISO 7816-3 compliant smart card interface
  • IrDA support

从它们的特点可以看出,LPC11U14的串口功能要强大一些,除了增加了USART,还增加了读卡和红外功能。

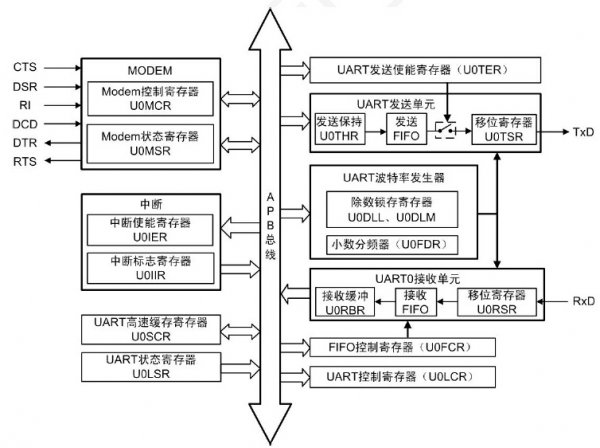

LPC1114/LPC11U14和LPC1343对比学习-管脚

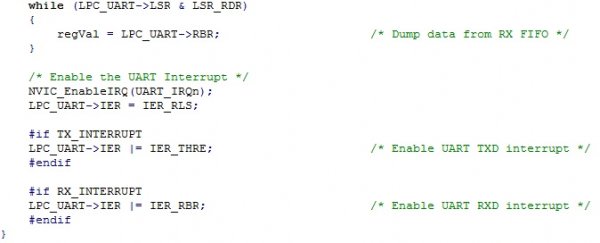

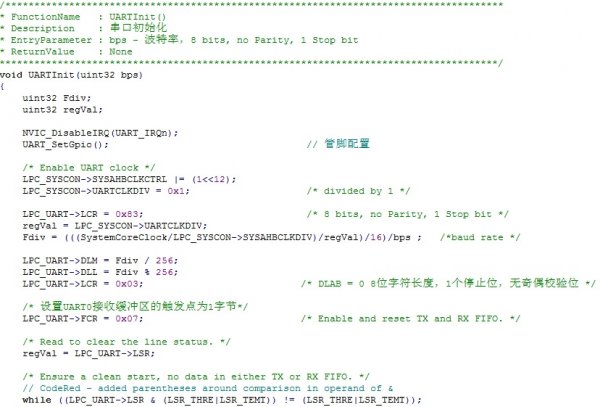

LPC1114和LPC1343在UART上是一样的,而LPC11U14多了部分功能,此外代码基本一致,如初始化代码:

LPC1114/LPC11U14和LPC1343对比学习-管脚 LPC1114/LPC11U14和LPC1343对比学习-管脚

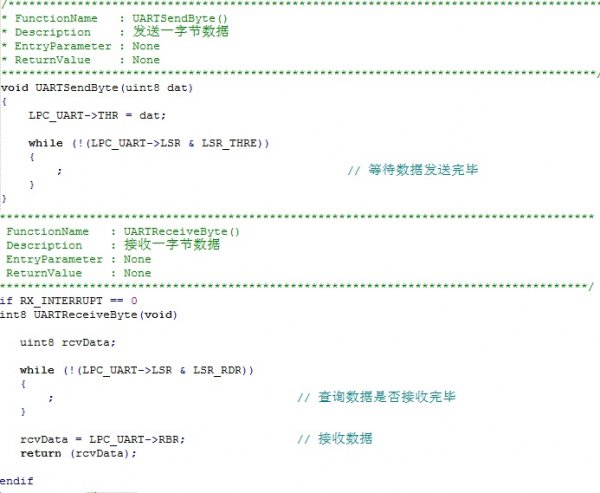

收发代码:

LPC1114/LPC11U14和LPC1343对比学习-管脚

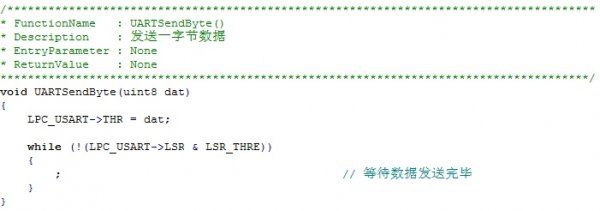

但是LPC11U14的寄存器名称是不一样的,寄存器都要改成LPC_USART,如:

LPC1114/LPC11U14和LPC1343对比学习-管脚

当普通串口使用时,其他基本一致。

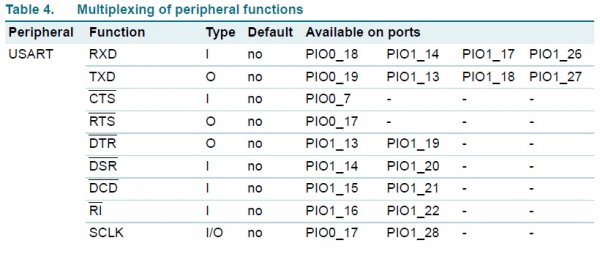

值得一说的是,LPC11U14的串口管脚增加了多个映射管脚,使得设计PCB更加方便灵活:

LPC1114/LPC11U14和LPC1343对比学习-管脚
