NXP(恩智浦)新型电能计量芯片EM773 EM773 energy metering IC
The NXP EM773 is the world's first-ever, ARM-based product with a metrology engine inside. Included with the metrology engine is automatic, single-phase, power- and energy-measurement for non-billing smart metering applications. The EM773 energy metering IC is designed to remove the complexities of metrology development, enabling designers to focus on product differentiating features. Built around a 32-bit ARM Cortex-M0 core, the EM773 is price- and power-optimized to improve the capabilities of smart metering communication. An open-source, wireless M-bus–based design example using the OL2381 wireless transceiver is provided with the plug meter evaluation hardware to enable easy access to the EM773's feature-rich platform, enabling fast time-to-market.
这是全球首款非计费式电能计量用32位ARM®解决方案。该解决方案可应用于自动化、单相、电力和能源智能计量。EM773电能计量芯片能够大大的减小计量开发的复杂性，让开发人员集中精力开发出新的特性。基于32位ARM Cortex-M0 内核，EM773性价比高，能耗小，大大改进了智能计量通信。通过使用OL2381无线收发器设计的开源、无线M-bus的示范例子，再配合相应计量硬件，就能够轻易的访问EM773平台的丰富资源，大大缩短产品上市周期。

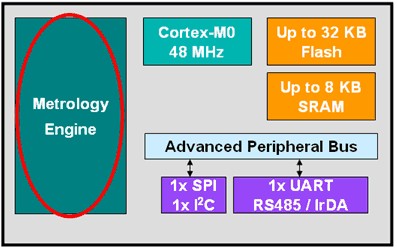

EM773硬件框图
- 主要特色:
- * 1%精确度,单相测量引擎
- * 自动计算,无需CPU干预
- * ARM Cortex-M0(频率高达48MHz)
- * 32KB FLASH 存储器
- * 8KB SRAM 存储器
- * 集成一系列外设(UART,SPI,I2C,GPIO,计数/定时器,看门狗)
- * 32引脚,HVQFN封装
- * 支持标准Cortex-M0 API
- * 提供开源M-Bus应用示例
- 主要应用:
- * 智能家电
- * 工业仪表仪器
- * 架上服务器
- * 智能接口
- * 绿色消费电子产品
EM773是NXP(恩智浦)推出的第一款基于ARM的电能计量芯片。基于低功耗、低成本的ARM Cortex -M0内核的EM773芯片，工作频率达48MHz，包含自动的、单相的计量引擎，并集成了32KB FLASH 存储器、8KB SRAM存储器，以及一系列外设。
在230 V / 50 Hz 或 120 V / 60 Hz条件下，计量引擎对输入的精确度可达1%，低于最大负载 就能保持这个精确度。计量引擎无需CPU干预，就能自动计算。它不仅仅计量W，也包括VAr、VA 、Vrms、Irms、 THD等等。开源应用示例可以生成 kWh 数据。计量引擎支持标准的API，可以让 Cortex-M0 CPU 初始化、启动、停止引擎以及读取数据。
芯片配备了一系列外设，提高了设计的灵活性。芯片包含一个波特生成器、一个内部FIFO，支持 RS-485；一个支持FIFO、多种协议的SPI控制器，一个I2C总线接口。高达25个GPIO，带有上/下 拉电阻；3个通用计数/定时器，一个可编程看门狗定时器。

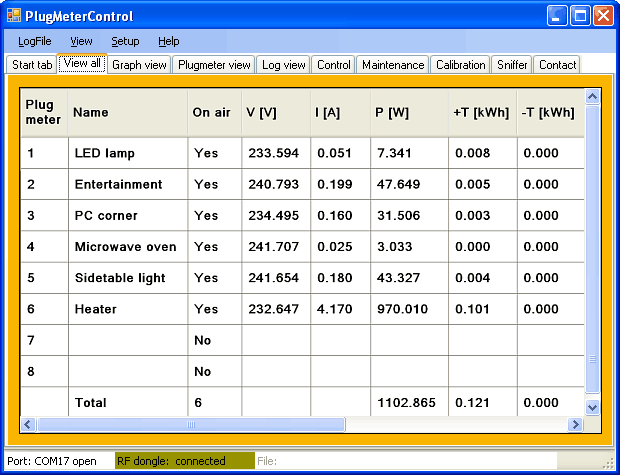

图1

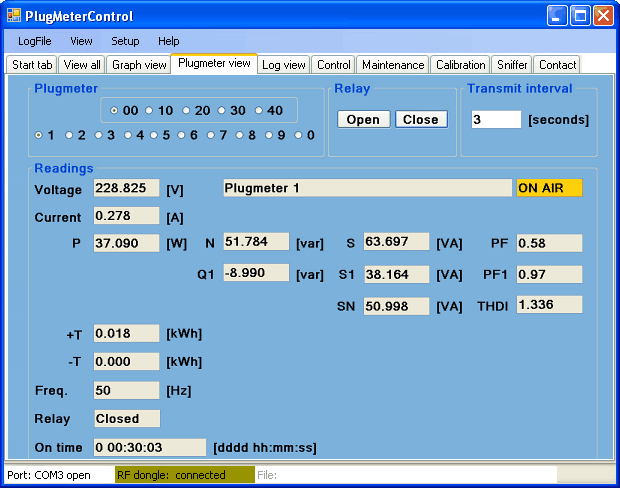

图2

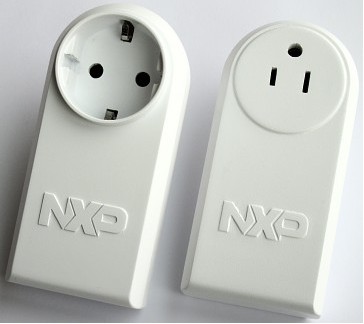

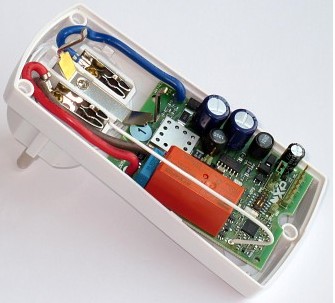

开发平台
为了缩短上市周期，NXP（恩智浦）为EM773提供了完整的设计平台。平台包含一个开源设计，展 示了一个无线（M-Bus）应用。该方案使用EM773测量单相负载，并通过无线M-Bus输送数据。无 线M-Bus使用NXP（恩智浦）无线收发器连接到USB适配器（基于NXP ARM Cortex-M3 LPC1343）。 数据可以在PC上显示。界面如图1、2所示。
