RFID的工作原理(图解)

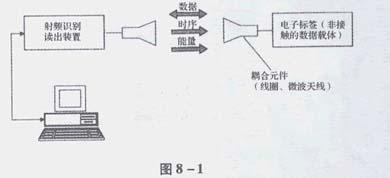

射频识别系统的基本模型如图8—1所示。其中,电子标签又称为射频标签、应答器、数据载体;阅读器又称为读出装置,扫描器、通讯器、读写器(取决于电子标签是否可以无线改写数据)。电子标签与阅读器之间通过耦合元件实现射频信号的空间(无接触)耦合、在耦合通道内,根据时序关系,实现能量的传递、数据的交换。

发生在阅读器和电子标签之间的射频信号的耦合类型有两种。

(1)电感耦合。变压器模型,通过空间高频交变磁场实现耦合,依据的是电磁感应定律,如图所示。

射频识别系统的基本模型--RFID的工作原理(图解)

(2) 电磁反向散射耦合:雷达原理模型,发射出去的电磁波,碰到目标后反射,同时携带回目标信息,依据的是电磁波的空间传播规律。

电感耦合、电磁反向散射耦合:RFID的工作原理(图解)

电感耦合方式一般适合于中、低频工作的近距离射频识别系统。典型的工作频率有:125kHz、225kHz和13.56MHz。识别作用距离小于1m,典型作用距离为10~20cra。

电磁反向散射耦合方式一般适合于高频、微波工作的远距离射频识别系统。典型的工作频率有:433MHz,915MHz,2.45GHz,5.8GHz。识别作用距离大于1m,典型作用距离为3—l0m。
