P1300手机开发套件硬件组成与特点

一、P1300的组成

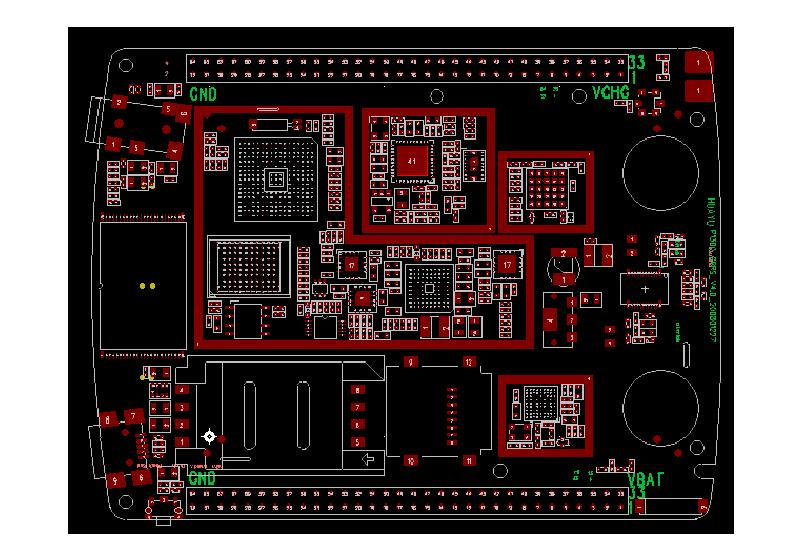

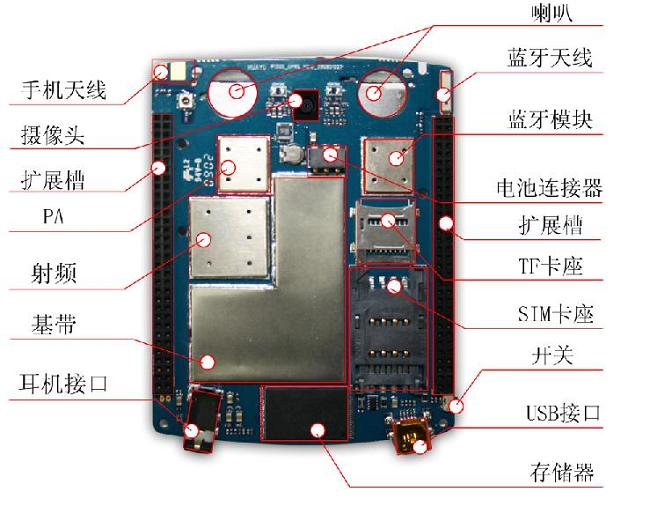

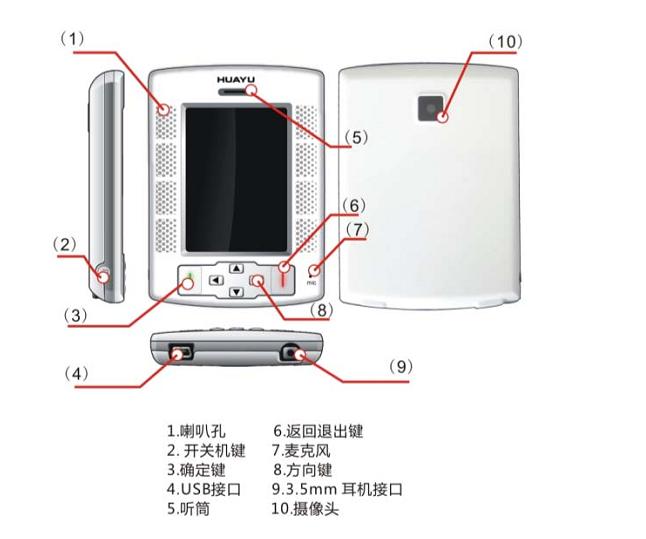

P1300手机开发模块直接采用当前最热门的手机方案（MTK6225），内核集成有 ARM7(104MHz)，Flash 为128Mbit，SRAM 为 64Mbit，GPRS 为 12Class。是我们购买手机开发模块的首选。其外形结构如下图：

二、P1300八大特点

1. 手机主控外设系统（省时省力又省钱）

P1300手机开发模块是一个通用模块，主要包括通用主控系统和 GPRS、BT、Camera、MP3、MP4、U盘、TF 卡等配套外设，完全等价于一个微型电脑，并且带远程无线通讯和近距离通讯。做为一个电子设备，80%的都有通用主控系统，比如MCU51、PIC、ARM 或者其他的等等，而这部分工作每个项目都在重复的设计开发，并且这个部分占整个项目工作量的 80%到 90%,而自己真正要做的部分，比如数据采集等等，反而只有 10%～20％,形成了本末倒置，严重的影响了项目和产品的开发速度，质量上也无法保证。P1300手机开发模块就是一个理想的通用主控系统，让您只关心你要做的部分，别让通用琐碎的事情干扰您的项目开发。它颠覆传统的设计理念，直接采用手机主控外设，直接在手机上采用 C 语言或者 JAVA 开发，这一点以前是手机公司才能作到的，现在可以让大家都能做到，省时省力又省钱。

2. 串口/USB 二合一接口

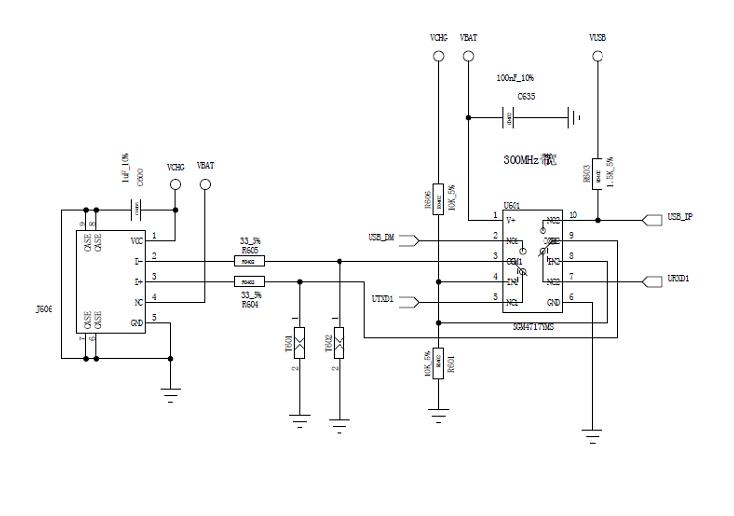

模块中有一个 miniUSB 接口的串口/USB 二合一接口，接口的切换由一个 300MHz 的模拟开关来完成当 miniUSB 的 VCHG 脚为低电平的时候，此接口为串口，可以跟外部通讯，或者升级此模块的程序。当 VCHG 脚为高电平时，一般为充电或者是跟电脑的USB host 接，这个时候可以实现 USB 传输。注意NC 脚为内部电池电压脚，可以对外输出电压，用于外部设备的供电。内部电路如下图：

3. 扩展的广泛性（128pin的全功能接口）

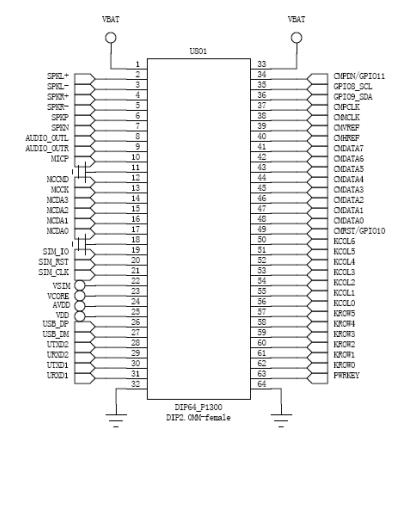

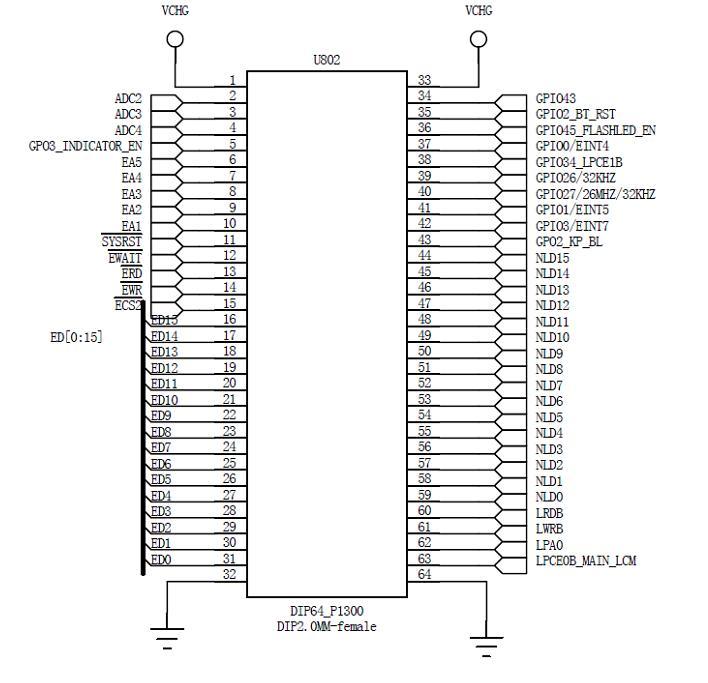

开发模块提供 128 个外接的引脚（2.0mm 插针），音频接口、SD 卡、SIM 卡、接口电压、USB、串口、按键、Camera、ADC、GPIO、并口等等全部都引出。只需要把手机开发模块的背后的 C 壳去掉，就可以直接使用这些扩展接口，用户只需要做一个双面板电路，把手机开发模块插入即可主控使用。

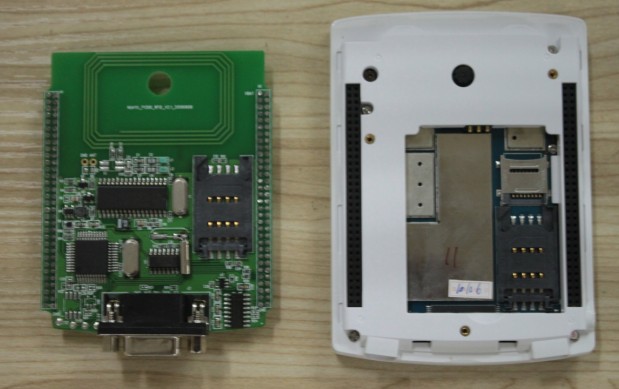

P1300与扩展板

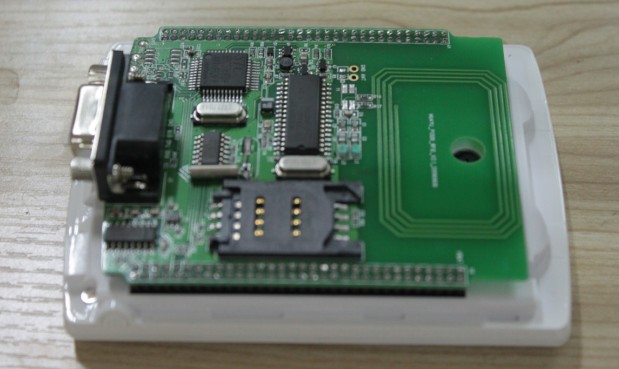

P1300与扩展板组合（1）

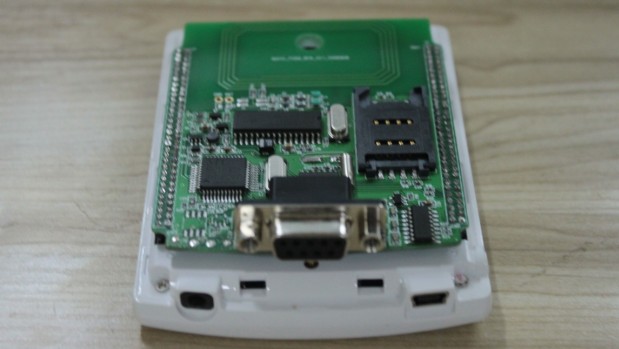

P1300与扩展板组合（2）

4. 超旋的电脑型手机开发模块（我的手机我做主）

1) 通话只是它的一个功能
2) 把 MTK6225 功能充分的发挥出来，比如 MP3、MP4、Camera、GPRS、TF、U 盘等等，完全就是一个小型的电脑。通过扩展接口可以直接主控外设，大大的降低开发难度和开发成本。
3) 支持硬件的 JAVA 平台，这个是普通电脑做不到的。可以快速的开发项目，脱离硬件直接在 PC 机上开发。
4) 支持 C 语言开发，了解手机开发过程

5. 实用性强（电子爱好者的最佳搭档）

1) 可以当作一个功能齐全的手机使用
2) 可以当普通开发板使用，可以了解熟悉手机开发，也可以了解 JAVA 下的手机游戏开发。尤其是学习大型嵌入式设计开发的经验和应用。
3) 利用开发板自带的功能开发设计一些产品，比如无线数据采集，安防，视频监控方面的产品。

6. 成本低，性能好

降低一半的硬件成本，比如无线数据采集类产品，都是采用 MCU51 或者是 ARM 之类的搭建一套主控平台，之后购买 GPRS，加上所需的功能模块比如RFID 功能，形成一套完整的 RFID 无线数据采集系统，若采用现在这个手机方案，只需在手机模块加上 RFID 即可，并且有成熟的电源管理，菜单界面等等，系统稳定可靠，只需几天就可以完成，软件成本也极大的缩小。

7. 难度低，效率快

在工业项目中直接代替单片机或者是 ARM，把手机开发模块理解成一个高级单片机，甚至比单片机更简单的小电脑，不需要了解硬件，直接在 PC 上开发程序，降低软硬件的难度。

8. 稳定方便

模块中直接包含电池，特别适合在供电不稳，或者需要断电保护的地方；模块中直接带手机天线，可以不需要外部扩展。
