高压、双向电流检测监控器AD8210中文资料

AD8210描述

AD8210是一款单电源差分放大器，非常适合放大大共模电压中的微弱差分电压。它的输入共模电压范围是-2 V 至 +65 V，电源电压典型值为5 V。

AD8210采用SOIC封装，工作温度范围是-40°C至+125°C。

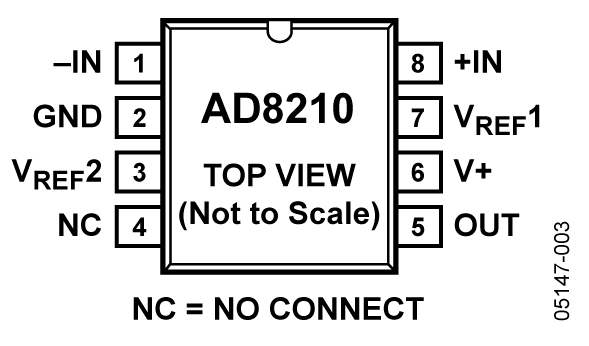

AD8210封装

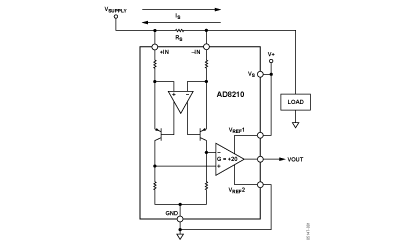

AD8210功能图

AD8210在整个温度范围内具有出色的交流和直流性能，使得测量环路中的误差最小。其最大失调漂移与增益漂移分别为8 µV/°C与20 ppm/°C。

采用5V电源供电时，通过VREF1和VREF2引脚的设置，AD8210的输出失调可以在0.05 V 至 4.9 V的范围内进行调整。将VREF1与V+连接、VREF2与GND连接时, 输出可被设置为满量程的一半。将VREF1和VREF2都与GND连接时，可以使输出为单极，并以接近为0为起始点。将VREF1和VREF2 都与V+连接时，可以使输出为单极，并以V+附近为起始点。在VREF1和VREF2 引脚施加外部电压时，可以设置其它失调范围。

AD8210特性

• ·人体模型静电放电保护（HBM ESD）
• ·±4000 V
• ·高共模电压范围：
• ·正常工作范围：-2 V 至 +65 V
• ·极限值范围：-5 V 至 +68 V
• ·缓冲输出电压
• ·输出驱动能力：5 mA
• ·扩展的工作温度范围：
• ·-40°C至+125°C
• ·比例半量程输出失调
• ·出色的交流与直流性能
• ·增益漂移：±10 ppm/°C（典型值）
• ·CMRR：120 dB（典型值）（直流）
• ·CMRR：80 dB（典型值）（100 kHz）
• ·采用8引脚SOIC封装

AD8210应用

•     ·电流检测
• 　　·电机控制
• 　　·传输控制
• 　　·柴油喷射控制
• 　　·引擎管理
• 　　·悬浮控制
• 　　·车辆动态控制
• 　　·DC-DC转换器
