LDM523系列射频读写模块

概述

LDM523 系列射频读写模块采用基于 ISO14443 标准的非接触卡读卡机专用芯片，采用 0.6 微米 CMOS EEPROM 工艺，支持 ISO14443 typeA 和ISO1443Type B协议，支持 MIFARE 标准的加密算法。LDM523 是LDM522的升级版，支持的卡片类型在LDM522 的基础上增加了对ISO14443 B类卡的支持，也可以支持国内二代身份证ID号的读取。

芯片内部高度集成了模拟调制解调电路，只需最少量的外围电路就可以工作，简单易用的UART接口，方便通讯。特别适用于 ISO14443 标准下水、电、煤气表、自动售货机、门禁、电梯、饮水机、电话机，加油机，POS机等计费系统或身份识别系统的读卡器的应用。

用户不必关心射频基站复杂的控制方法，只需要简单地通过选定的 UART发送命令就可以对卡片进行完全的操作。

LDM52X 系列可支持Mifare1 S50、Mifare1 S70、Mifare Light、Mifare UltraLight、Mifare Pro、二代身份证、以及其他一些基于ISO14443Ａ／Ｂ标准的非接ＩＣ卡。 LDM52X系列Mifare读写模块具有易用、高可靠、体积小等特点，可帮助用户方便、快捷地将当今最流行的非接触式IC卡技术融入到系统中，提高产品的档次。

LDM52X默认或配置为自动寻卡模块，上电后无需向模块发送任何命令，只要有卡靠近模块就能主动通过UART发送卡号，并且产生INT信号(低电平)，UART发送完成恢复为高。

外观

特点

主控采用32Bit Cortex M0 高速CPU，可快速响应外部指令
标准UART 接口，方便与用户MCU直接连接
能自动感应到靠近天线区的卡片，并产生中断信号
采用高集成 ISO14443 读卡芯片，支持 MIFARE 标准的加密算法
采用工业级高性能处理器，内置看门狗，具备高可靠性
抗干扰处理，EMC 性能优良
把复杂的底层读写卡操作简化为简单的几个命令
具有中断反馈PIN脚，方便外围CPU及时获取信息
外围接口采用邮票孔的形式，可以与用户PCB做到完全一体化
为了方便客户操作硬件层，提供了最接近底层应用命令
支持基于ISO14443 A/B 类的CPU卡操作，支持自动发送卡ID号
组合多变，可以方便灵活的组合为天线一体和天线分体的方式。
体积小巧，不算外围天线仅仅33mm*18mm

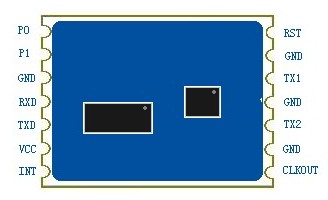

引脚配置

引脚定义

J4 为模块与控制器的接口，J5 为模块与天线的接口，模块封装图请参考我们提供的 LDM523.LIB 文件，画图时可以直接调用。也可以见后面的封装与机械尺寸

J4 :

PIN1 : 自定义3.3V电平TTL输入/出脚
PIN2 : 自定义3.3V电平TTL输入/出脚
PIN3 : 地
PIN4 : 串行通信RXD, TTL电平
PIN5 : 串行通信TXD, TTL电平
PIN6 : 3.3V电源
PIN7 : 自定义3.3V电平TTL输入/出脚

J5 : 非接天线接口

J2 : 系统复位信号

J1 : 软件更新信号脚

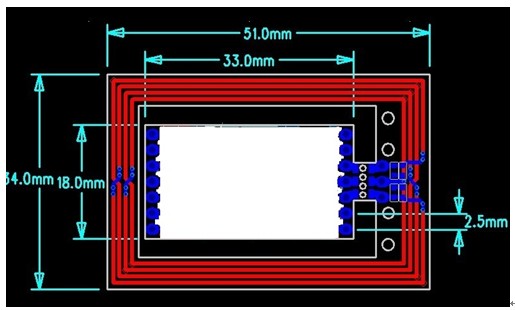

封装与机械尺寸
