以太网串口服务器 MD100新品上市


1.1  概述

简单来讲,以太网转串口模块就是简单透明将客户串口设备端发送接受数据用网络格式打包后在网络上传输并且把终端服务器上的数据透明解析到客户串口设备上的一个产品。

本次开发一款多功能型嵌入式以太网串口数据转换模块,它内部集成了 TCP/IP 协议栈,用户利用它可以轻松完成嵌入式设备的网络功能。 该模块集成 10/100M  自适应以太网接口, 具有TCP Server, TCP Client, UDP等多种工作模式,支持域名访问等功能。

1.2  功能特点

1 10/100M  自适应以太网接口;

       2. 支持AUTO MDI/MDIX,可使用交叉网线或平行网线连接;

3. 波特率在300bps~230.4kbps 之间可任意设定;

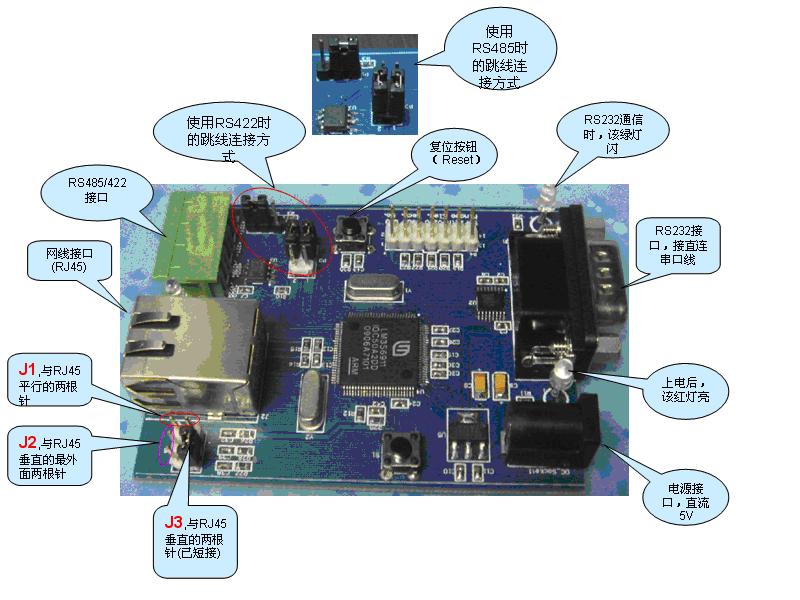

4. 支持两个串口,RS232接口和RS485/422接口;

5. 工作方式可选择TCP Server, TCP Client, UDP等多种工作模式, 分别应用于不同的通讯模式及客户相关的场合;

6. TCP支持双连接,支持连接校验密码和连接后发送特定数据,满足2个以内用户同时管理一个嵌入式模块的设备;

       7. 工作端口,目标 IP 地址和端口均可设定;

       8. 网页配置:内置WEB 服务器,方便客户进行网页配置;

9. 安全连接,网络断开后网口状态确定,当网络断开后自动断开连接,保证整个网络可靠的建立TCP 连接;

10. 支持先进的安全机制,防止未经授权者的非法访问,提供防火墙 IP 地址筛选,可设置 2个认证 IP IP段;

       11.支持 DNS,满足通过域名实现通讯的需求;

12.支持DHCP自动获取IP功能;

       13.支持灵活的串口数据分帧设置,满足用户各种分包需求;

       14UDP 方式下支持单机或多机通讯,满足多个用户同时管理一个嵌入式模块的设备;

15.支持本地和远程的系统固件升级及配置,配置信息以设计的产品相关信息为主;

16 提供通用配置函数库,方便用户进行二次开发。
