过电流保护,过电流保护电路图

过电流保护概念:

过电流保护(over current protection):当电流超过预定最大值时,使保护装置动作的一种保护方式。

过电流保护定义:

英文名称:over-current protection

定义:预定当被测电流增大超过允许值时执行相应保护动作(如使断路器跳闸)的一种措施保护。

所属学科:电力(一级学科);继电保护与自动化(二级学科)

过电流保护原理

电网中发生相间短路故障时,电流会突然增大,电压突然下降,过流保护就是按线路选择性的要求,整定电流继电器的动作电流的。当线路中故障电流达到电流继电器的动作值时,电流继电器动作按保护装置选择性的要求,有选择性的切断故障线路。

当出现负载短路、过载或者控制电路失效等意外情况时,会引起流过稳压器中开关三极管的电流过大,使管子功耗增大,发热,若没有过流保护装置,大功率开关三极管就有可能损坏。故而在开关稳压器中过电流保护是常用的。最经济简便的方法是用保险丝。由于晶体管的热容量小,普通保险丝一般不能起到保护作用,常用的是快速熔断保险丝。这种方法具有保护容易的优点,但是,需要根据具体开关三极管的安全工作区要求来选择保险丝的规格。这种过流保护措施的缺点是带来经常更换保险丝的不便。

在线性稳压器中常用的限流保护和电流截止保护在开关稳压器中均能应用。但是,根据开关稳压器的特点,这种保护电路的输出不能直接控制开关三极管,而必须使过电流保护的输出转换为脉冲指令,去控制调制器以保护开关三极管。为了实现过电流保护一般均需要用取样电阻串联在电路中,这会影响电源的效率,因此多用于小功率开关稳压器的场合。而在大功率的开关稳压电源中,考虑到功耗,应尽量避免取样电阻的接入。因此,通常将过电流保护转换为过、欠电压保护。

电话保护类型

过电流保护主要包括短路保护和过载保护两种类型。

短路保护的特点是整定电流大、瞬时动作。电磁式电流脱扣器(或继电器)、熔断器常用作短路保护元件。

过载保护的特点是整定电流较小、反时限动作。热继电器、延时型电磁式电流继电器常用作过载保护元件。

在没有太大冲击电流的情况下,熔断器也常用作过载保护元件。

在TN系统中,采用熔断器作短路保护时,熔体额定电流应小于单相短路电流的1/4;用断路器保护时,断路器瞬时动作或短延时动作过电流脱扣器的整定电流应小于单相短路电流的2/3。

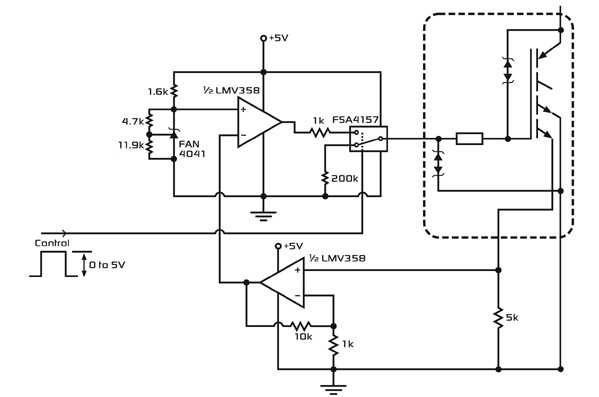

过电流保护电路图

过电流保护电路图
