使用LPCXpresso开发的USB CCID类智能卡读卡器(LPC11U14)

关键字:USB CCID, LPCXpresso LPC11U14, 智能卡, ACOS3, ISO 7816, LPC11U14FBD48, LPC11U14FET48, LPC11U14FHN33

摘要:本应用手册描述了一款使用LPCXpresso LPC11U14板的USB CCID类智能卡读卡器。此工程实现了一款符合ISO/IEC 7816协议的智能卡读卡器。当CCID设备连接USB主机，不管智能卡是否存在，CCID都要与主机进行通信，验证它的性能与请求。当CCID设备检测到有智能卡插入时，它就把这个信息传送到主机。一旦主机接收到智能卡的信息，主机就通过CCID与卡进行通信。

1．简介

基于ARM Cortex-M0的低成本32位MCU LPC11U14，主要是为8/16位微控制器应用所设计，与现有的8/16位架构MCU相比，高性能、低功耗、可以减少代码量的简易指令集与存储地址。

LPC11U14的外设包括32KB的FLASH存储器、6KB的SRAM数据存储器、快速模式+IIC总线接口、支持同步模式的RS-485/EIA-485 USART、智能卡接口、两个SSP接口、4个通用计数器/定时器、10位ADC、高达40个通用I/O引脚。

本文档描述了一款使用LPCXpresso LPC11U14板的USB CCID类智能卡读卡器。此工程的智能卡符合ISO7816 T0协议。

本文档包含以下内容：

智能卡基础；
块框图/设置概述；
系统功能描述；
要求以及系统设置；
示范设置指导；
应用；
总结；

2．智能卡基础

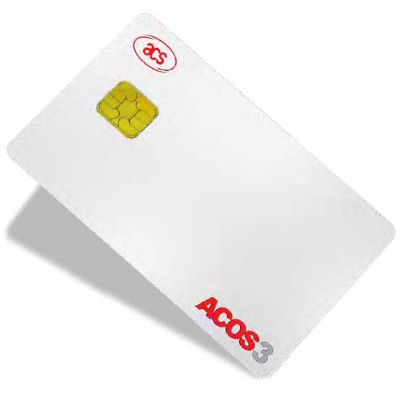

智能卡是一种塑料卡片，里面包含一个嵌入式芯片，由存储器或微控制器芯片组成，可以存储或传输数据。智能卡用来身份识别，数据存储，保护用户帐户信息。图1是一张应用中的ACOS3智能卡。

2．1 智能卡类型

智能卡大体可以分为：

接触卡——ISO 7816
非接触卡——ISO 14443

2．1．1 接触卡

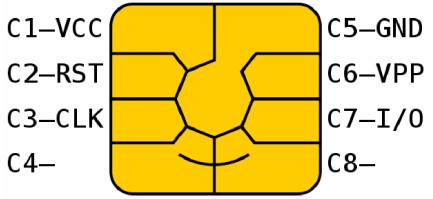

接触卡是最普通的智能卡。接触卡符合ISO7816协议。电子接触区域位于卡上的金板（gold pad），当插入时与读卡器进行通信。本应用使用接触卡。

2．1．2 非接触卡

非接触卡使用射频识别在卡与读卡器之间进行通信，无需物理插入。这种卡符合ISO 14443协议。本应用中，没有用到非接触卡。

智能卡更详细的描述可以参考：http://www.smartcardbasics.com/
